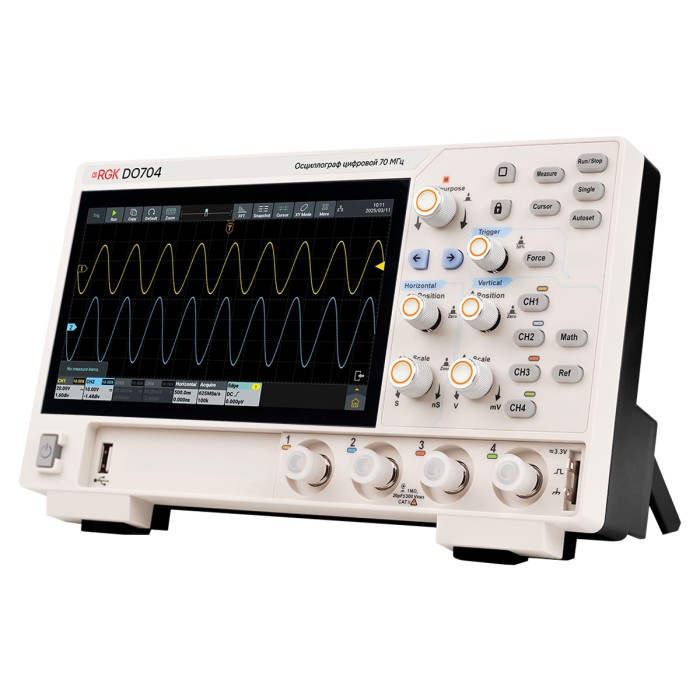

Цифровой осциллограф RGK DO704
Осциллограф RGK DO704 представляет собой 4-канальный настольный прибор, выполненный в компактном корпусе толщиной всего 78 мм и поддерживающий сенсорное управление. Обладая полосой пропускания в 70 МГц и обеспечивая максимальную частоту дискретизации 1,25 Гвыб/с, он может использоваться в сервисных центрах и на производстве для диагностики и отладки электронного и цифрового оборудования, а также в учебных учреждениях для образовательных целей. Модель снабжена интерфейсом питания Type-C и может работать как от комплектного сетевого адаптера, так и от повербанка с поддержкой протокола Power Delivery, что обеспечивает гальваническую развязку измерительных каналов и делает изделие пригодным для выездного применения.
Наглядность и информативность

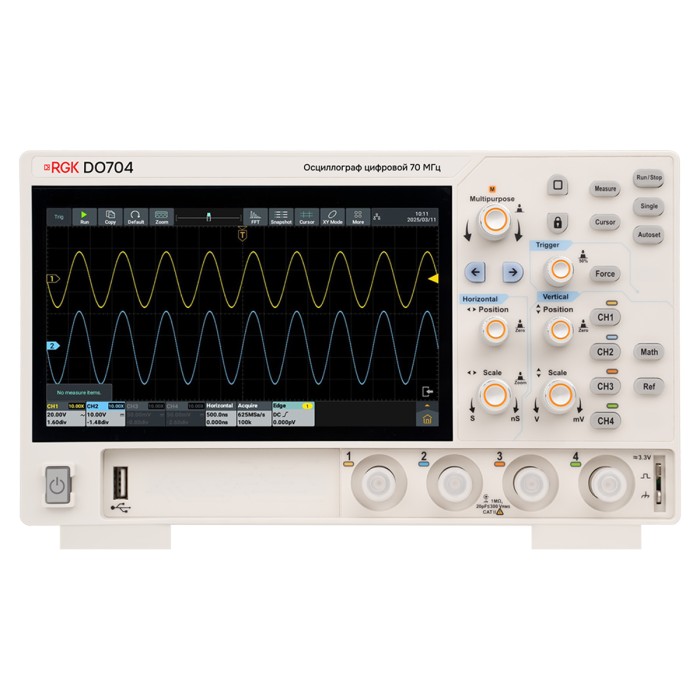

Цифровой осциллограф RGK DO704 оборудован 7-дюймовым экраном с разрешением 1024 x 800 и АЦП 12 бит, обеспечивая отображение осциллограмм с 4096-уровневой вертикальной градацией, в 16 раз превышая возможности более дешевых 8-битных моделей. Режим зуммирования позволяет одновременно визуально контролировать форму осциллограммы и исследовать ее отдельный увеличенный фрагмент, отображаемый в нижнем окне.
Функциональные возможности и особенности
Для определения численных значений параметров отслеживаемых сигналов эта модель реализует курсорные и 43 вида автоматических измерений, а также оборудуется интегрированным цифровым вольтметром и частотомером, с поддержкой функции сбора статистики. Режим XY позволяет контролировать разность фаз между выбранными каналами, а функция БФП – выполнять первичный анализ спектральных характеристик. Для решения задач по диагностике автомобильного и промышленного оборудования поддерживается возможность декодирования последовательных шин наиболее популярных типов.
Расширяемость

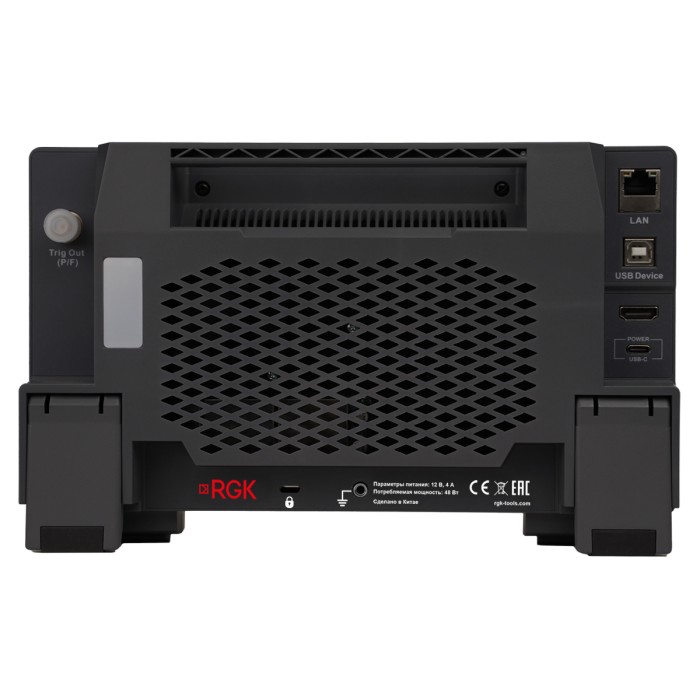

4-канальный осциллограф RGK DO704 снабжен портами LAN и USB для реализации удаленного управления с помощью команд SCPI или веб-интерфейса. Наличие выхода HDMI позволяет транслировать изображение с экрана на внешний монитор, а канал USB-хост может применяться для подключения съемного накопителя, компьютерной мыши или клавиатуры. Поддерживается совместная работа с адаптером Wi-Fi + Bluetooth, который обеспечивает возможность использования мобильных точек доступа, FTP и сетевого принтера. Как устройство под управлением ОС Android, прибор поставляется с широким набором предустановленных приложений, включая файловый менеджер, калькулятор, почтовый клиент, браузер, рекордер экрана и т.д., что дает возможность решать с помощью осциллографа различные задачи без подключения к ПК.
Ширина, мм | 210 мм |
