Цифровой осциллограф RGK DO1002

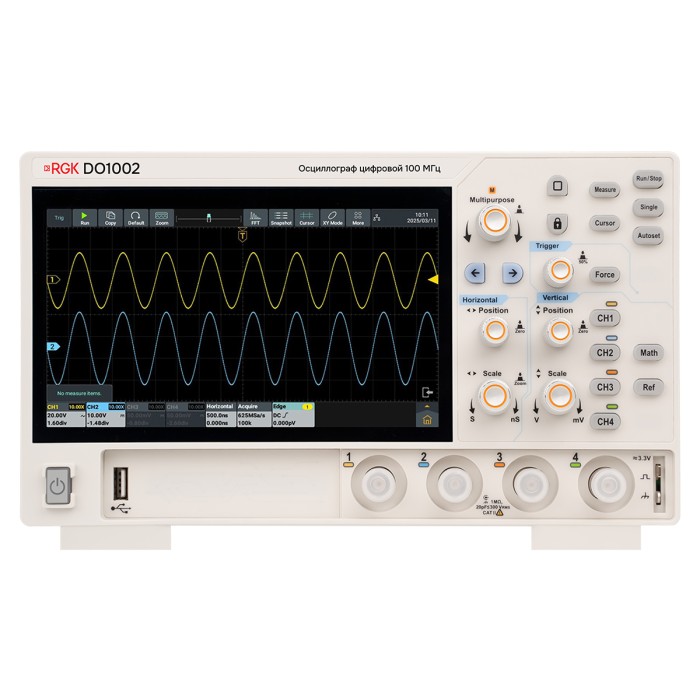

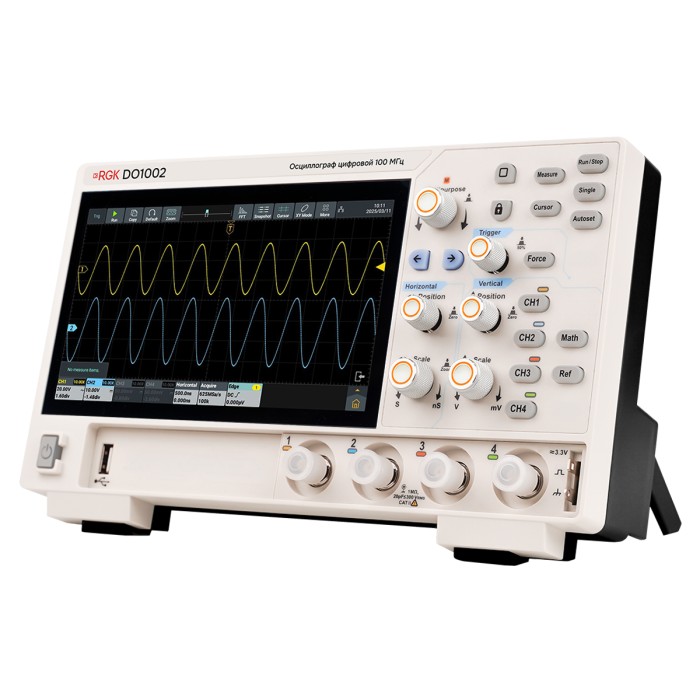

Осциллограф RGK DO1002 представляет собой высокопроизводительный настольный прибор на основе 12-битного АЦП, снабженный 2 аналоговыми каналами с полосой пропускания 100 МГц, работающий под управлением ОС Android. Выполненный в компактном корпусе, с 7-дюймовым экраном, поддерживающим сенсорное управление с помощью смартфонных жестов, он также оборудуется кнопочной панелью с верньерами, что упрощает выполнение регулировок. Наличие набора коммуникационных интерфейсов и поддержка работы с беспроводным адаптером позволяет легко интегрировать устройство в состав испытательных установок и стендов, а также дает возможность использовать изделие с подключаемым крупноразмерным дисплеем, компьютерной мышью или клавиатурой.
Функциональные возможности
Запоминающий осциллограф RGK DO1002 обеспечивает максимальную глубину записи 50M при частоте дискретизации до 1,25 Гвыб/с и поддерживает режим сегментирования памяти, за счет чего достигается высокая скорость захвата данных, до 700 000 осц/с. Для упрощения выявления редких событий и артефактов поддерживается функция отображения цветовой температуры. Используя зуммирование, с одновременным отображением осциллограммы и ее увеличенного участка в нижнем окне, можно подробно исследовать низкоамплитудные элементы формы сигнала. Режим БПФ поддерживает 6 вариантов оконных функций и обладает высоким частотным разрешением, позволяя анализировать до 1 млн. точек, за счет чего достигается высокая достоверность отображения спектра исследуемых сигналов. Прибор реализует функцию тестирования по маске и позволяет декодировать протоколы последовательных шин, используемых в автомобильном и цифровом оборудовании.
Особенности RGK DO1002
- Ультратонкий дизайн дает возможность комфортно использовать осциллограф в условиях ограниченного свободного пространства на рабочем месте, а небольшие массогабаритные характеристики позволяют без проблем транспортировать изделие, применяя его в качестве мобильного инструмента для диагностики и настройки оборудования в местах стационарного размещения.
- Встроенный цифровой вольтметр и частотомер, а также поддержка курсорных и 43 видов автоматических измерений обеспечивают быстрое определение численных значений параметров отслеживаемых сигналов.

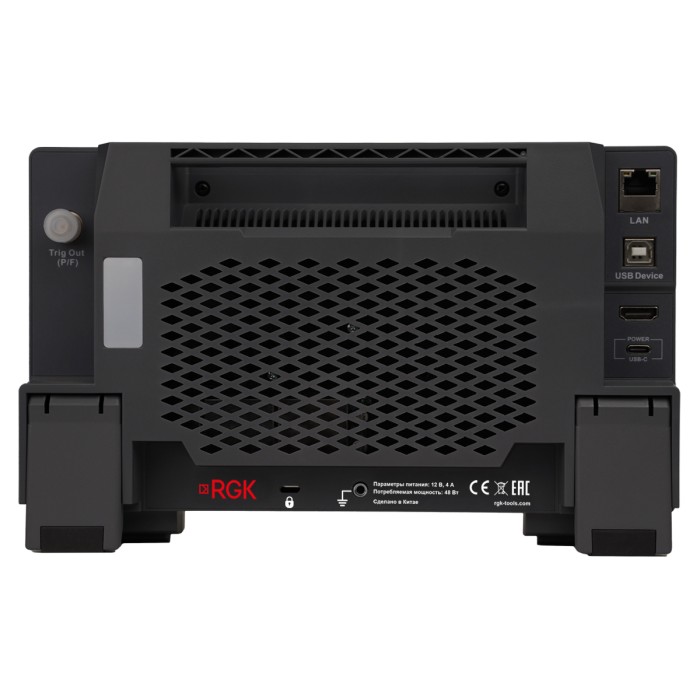

- Интерфейс питания USB Type-C дает возможность использовать для работы прибора не только комплектный сетевой адаптер, но и подходящий повербанк, поддерживающий протокол Power Delivery с режимом 12 В., за счет чего достигается полная автономность и гальваническая развязка инструмента от заземления.
Ширина, мм | 210 мм |
