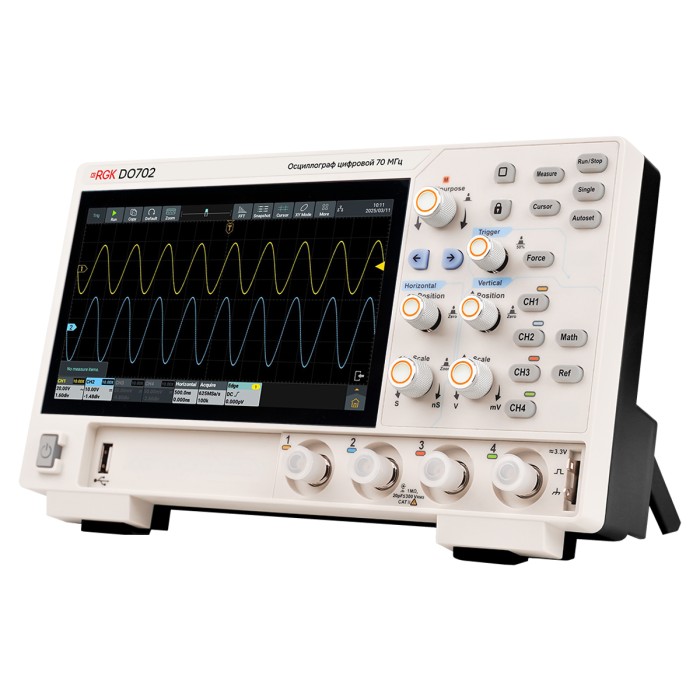

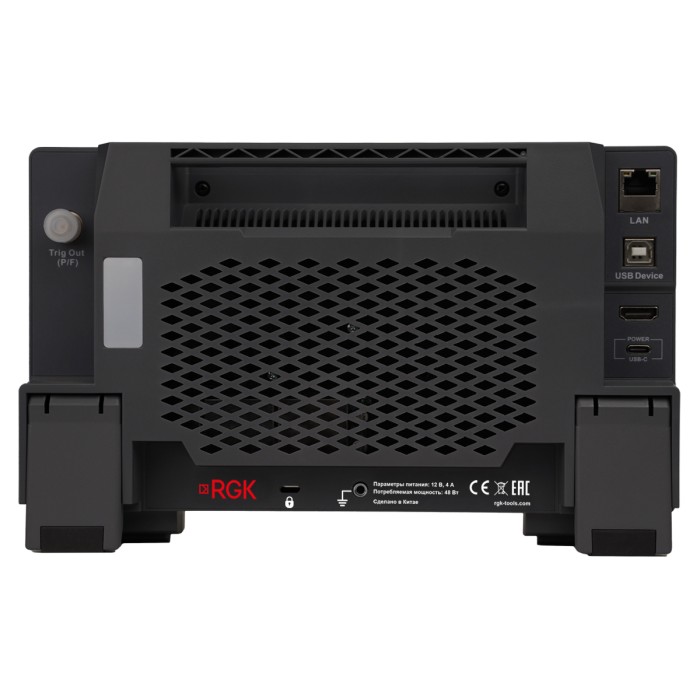

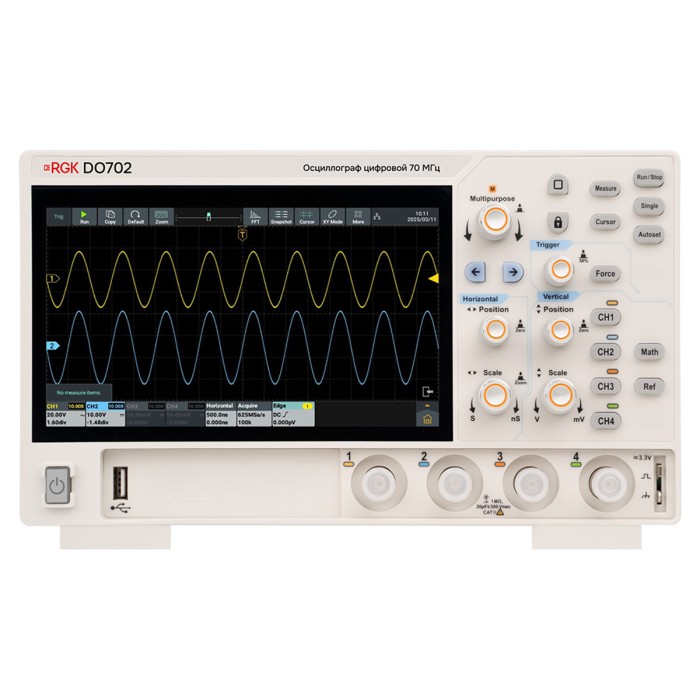

Цифровой осциллограф RGK DO702
Осциллограф RGK DO702 – младшая, наиболее доступная по цене модификация в линейке портативных настольных устройств на основе 12-битного АЦП, обеспечивающих точное отображение формы сигналов с высоким разрешением. Прибор с полосой пропускания 70 МГц оборудован 7-дюймовым сенсорным дисплеем, 2 аналоговыми каналами, встроенным прецизионным частотомером и цифровым вольтметром, и поддерживает режимы БПФ для базового анализа спектра и декодирования последовательных шин. Изделие работает под управлением ОС Android и запитывается от внешнего источника постоянного тока через интерфейс USB Type-C, в качестве которого можно использовать как комплектный сетевой адаптер, так и повербанк с поддержкой протокола Power Delivery.
Функциональные возможности
Обеспечивая максимальную частоту дискретизации 1,25 Гвыб/с при глубине записи до 50M точек, цифровой осциллограф RGK DO702 позволяет исследовать динамичные продолжительные сигналы в широком диапазоне амплитуд. Режимы настраиваемой персистенции и отображения цветовой температуры позволяют визуально оценивать частоту повторения волновых форм и упрощают идентификацию редких аномалий. Поддерживаются 43 вида автоматических измерений, курсорные измерения и математическая обработка получаемых результатов с использованием различных алгебраических операций, в том числе в соответствии с введенными пользовательскими формулами. С целью снижения влияния помех предусмотрена возможность принудительного ограничения полосы пропускания на уровне 20 МГц. Для исследования сигналов выбранного частотного диапазона прибор снабжен набором встроенных цифровых фильтров с регулируемой частотой среза.
Особенности и преимущества RGK DO702
- Режим зуммирования, с отображением увеличенного фрагмента одновременно с основной осциллограммой, упрощает исследование низкоамплитудных элементов формы сложных сигналов.
- Поддержка допускового контроля, с автоматическим сравнением отслеживаемого сигнала с пользовательским шаблоном, позволяет использовать осциллограф для тестирования серийной продукции, в том числе в составе производственных испытательных стендов – при задействовании выхода Trig Out.
- Функция сегментации дает возможность регистрировать большое количество целевых событий, в соответствии с выбранными настройками, при отслеживании долговременных процессов, обеспечивая скорость захвата до 700 000 осц./с.
Ширина, мм | 210 мм |
