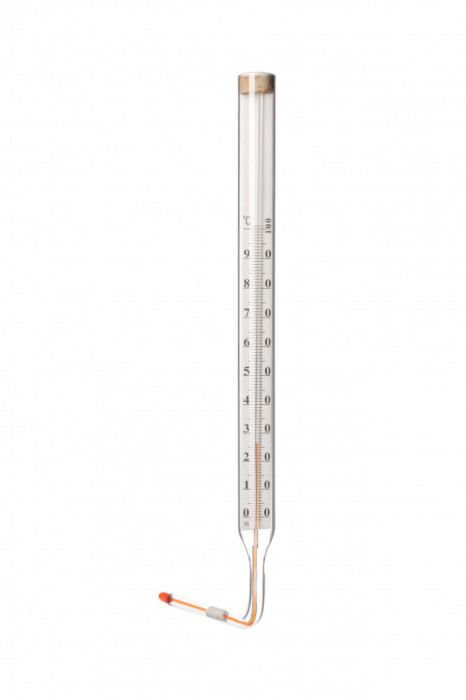

Термометр СП-2У N3 НЧ 210 (0+150)

Стеклянный керосиновый технический термометр СП-2У (тип СП-2, исполнение 3) по ТУ 25-11.663-76 представляет собой не ртутный жидкостный прибор неполного погружения с углом нижней части 90°. Термометр предназначен для прецизионного измерения рабочей температуры технологических сред в трубопроводах, промышленном оборудовании и системах ЖКХ в диапазоне от 0 до +150 °C с ценой деления 2 °C при глубине монтажного погружения 210 мм.

Технические характеристики

Специфика модели и нормативные требования

• Утвержденный тип средств измерений: прибор изготовлен в соответствии с требованиями ТУ 25-11.663-76 и имеет официальный Сертификат об утверждении типа средств измерений. Это подтверждает соответствие заявленным метрологическим характеристикам и допускает эксплуатацию на объектах коммерческого и технологического учета тепловой энергии и теплоносителей.
• Безопасное не ртутное заполнение: в качестве рабочей термометрической жидкости применен очищенный керосин. Отсутствие токсичной ртути снимает жесткие требования к демеркуризации при нештатном механическом повреждении прибора и обеспечивает безопасность персонала при контроле параметров теплосетей и коммунальных узлов.
• Правило неполного погружения: термометр откалиброван для условий эксплуатации с частичным погружением. При установке в технологическую бобышку, гильзу или муфту глубина погружения должна строго соответствовать длине нижней части прибора — 210 мм (до оси горизонтального отвода).

Инженерные особенности конструкции

• Угловая геометрия 90° (СП-2У): нижняя монтажная часть изогнута под прямым углом относительно вертикальной оси капилляра. Такая компоновка обеспечивает удобство считывания показаний со шкалы при вертикальном вводе датчика в горизонтальные магистрали или в условиях стесненного монтажного пространства распределительных коллекторов.
• Защищенная шкальная пластина: шкала нанесена на отдельную пластину из молочного стекла или термостойкого материала и запаяна непосредственно внутрь герметичной стеклянной трубки диаметром 18 мм. Это предотвращает истирание оцифровки, выгорание краски, а также исключает загрязнение и воздействие конденсата.
• Геометрические пропорции: диаметр резервуара составляет 8 мм, что обеспечивает быстрый теплообмен с измеряемой средой. Общая длина верхней части от верхнего торца до оси отогнутой нижней зоны равна 246 мм, при этом рабочая длина зоны шкалы составляет 220±10 мм, формируя четкую визуальную градацию с ценой деления 2 °C.
