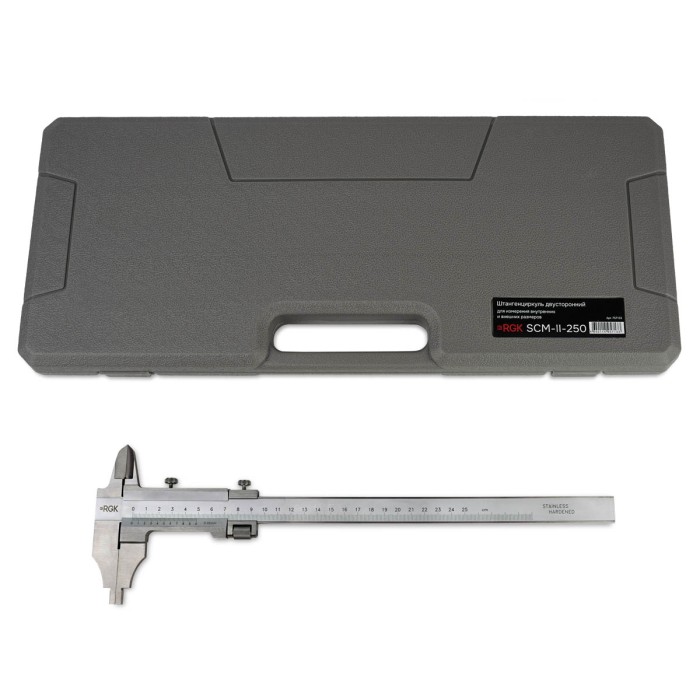

Штангенциркуль RGK SCM-II-250 с поверкой

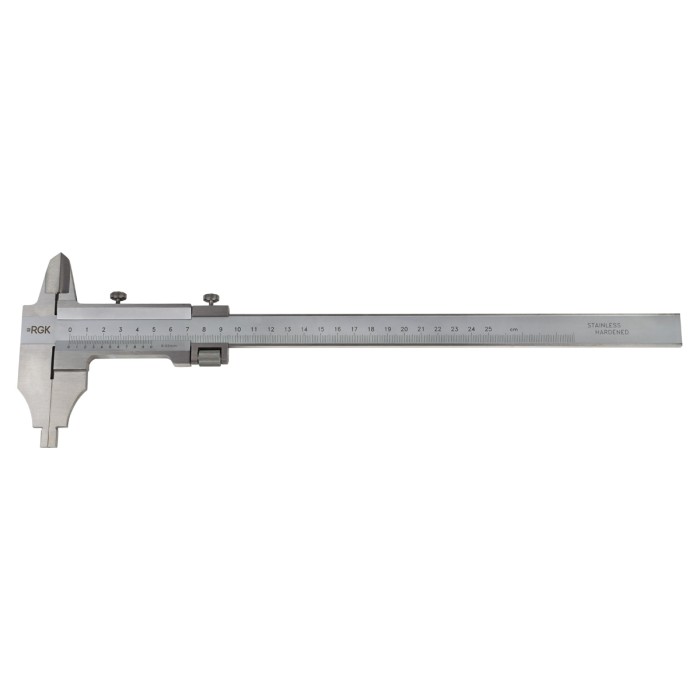

Штангенциркуль RGK SCM-II-250 относится к механическим измерительным инструментам нониусного типа, позволяя дополнительно выполнять разметочные операции. Оснащенный двухсторонними губками такой же формы, как у штангенциркуля ШЦ-ІІ-250 по ГОСТ 166, он обеспечивает более высокое разрешение при измерениях, до 0,02 мм - за счет использования нониусной шкалы на 50 делений.
Особенности
Удлиненные нижние губки с плоскими внутренними и цилиндрическими наружными поверхностями служат для контроля внешних и внутренних размеров соответственно, в том числе для измерения диаметра отверстий более 10 мм. Заостренные рабочие кромки верхних губок позволяют выполнять измерения в проточках, канавках и других малоразмерных элементах обмеряемой детали.
Разметочные функции
Стандартное приспособление по ТУ 2-034-352-79, которым механический штангенциркуль RGK SCM-II-250 может быть дооснащен опционально, позволяет производить разметку на металлических деталях и изделиях из других твердых материалов без использования чертилки. В его состав входят накладки на нижние губки в виде заостренных твердосплавных резцов.
Наличие механизма тонкой установки рамки дает возможность быстро и точно задавать требуемое расстояние между рабочими плоскостями в соответствии с чертежом, вращая маховик микрометрической подачи большим пальцем руки, удерживающим инструмент.
Ширина, мм | 210 мм |
Производитель | RGK |
