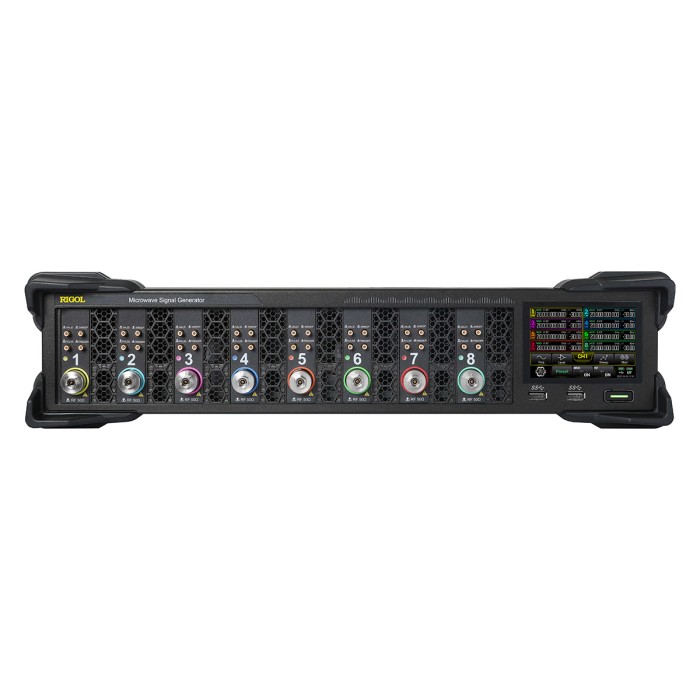

Генератор сигналов RIGOL DSG5208 высокочастотный
Rigol DSG5208 - 8-ми канальный генератор СВЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 20 ГГц с выходной мощностью 20 мВт.
Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.
Генератор сигналов Rigol DSG5208 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования. Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.
Устройство оснащается встроенным сенсорным дисплеем, диагональю 3,5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.
Особенности генераторов РЧ сигналов RIGOL DSG5208
- 8-ми канальное устройство для формирования фазокогерентных сигналов;
- Возможность установки нескольких устройств в измерительную стойку;
- Высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01 º;
- Высокая скорость переключения: < 3 мс;
- Максимальная выходная мощность: до 13 дБм (ном.);
- Точность установки амплитуды: < 0,5 дБ;
- Частотный диапазон выходного сигнала: от 9 кГц до 20 ГГц;
- Точность установки частоты: 0,01 Гц;
- Динамический диапазон выходного сигнала: от -30 дБм до +13 дБм;
- Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
- Аналоговая модуляция (АМ/ЧМ/ΦМ);
- Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
- Все типы модуляции поддерживают внутренние и внешние источники;
- Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
- Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий;
- Автоматизированное тестирование;
- Функциональное тестирование;
- Лабораторные исследования;
- Испытания на ЭМС.
Назначение
Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.
