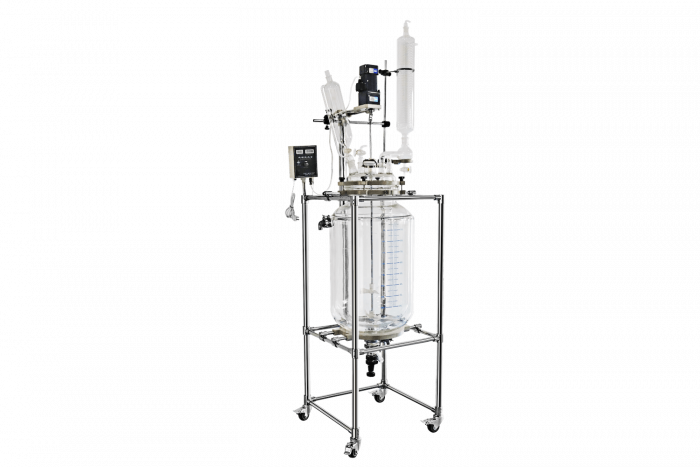

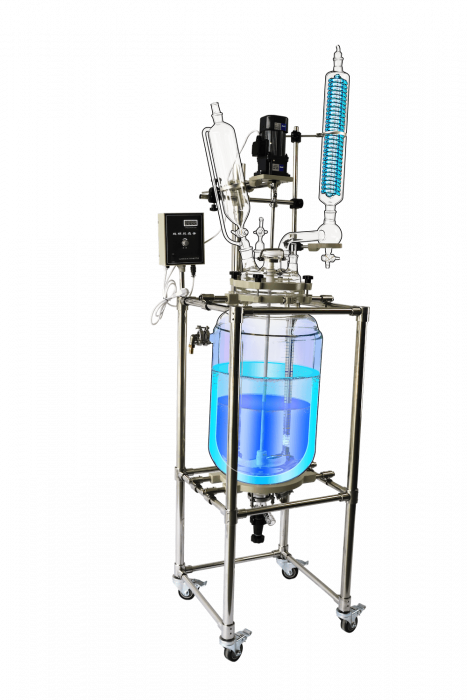

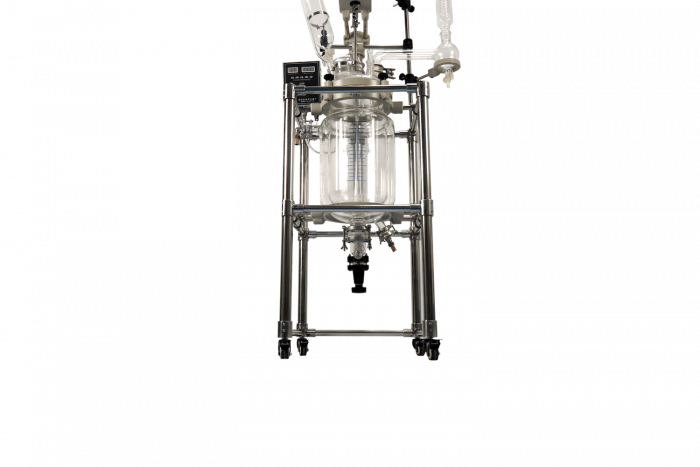

Стеклянный реактор на 100 л, с рубашкой, SF-100L, стекло Boro 3.3 - Kori
Назначение и масштаб
Промышленный двустенный стеклянный реактор SF-100 предназначен для пилотного и малотоннажного производства, масштабирования лабораторных процессов и отработки химических реакций в объемах от 30 до 100 литров. Обеспечивает точный контроль температуры, высокую коррозионную стойкость и полную визуальную прозрачность процесса.
Конструкция и материалы
Реактор выполнен по схеме «цилиндр в цилиндре» из боросиликатного стекла 3.3 (ГОСТ/ISO 3585). Внешняя рубашка предназначена для циркуляции теплоносителя (силиконовое масло, вода, водно-гликолевая смесь) и равномерного нагрева/охлаждения реакционной массы по всей высоте корпуса. Корпус зафиксирован на раме из нержавеющей стали AISI 304 с промышленными колесами, оснащенными тормозами. Конструкция рамы предусматривает удобный доступ к донному сливу и верхней крышке.
Перемешивающее устройство
Укомплектован усиленным фланцевым мотор-редуктором с взрывобезопасным двигателем (класс защиты Ex d IIB T4 или аналог) и цифровым регулированием скорости. В базовый комплект входит якорная мешалка из фторопласта (PTFE) с тефлоновым валом, адаптированная под вязкие среды. Механическое уплотнение торцевого типа гарантирует герметичность при работе под вакуумом или избыточным давлением до 0,1 МПа.

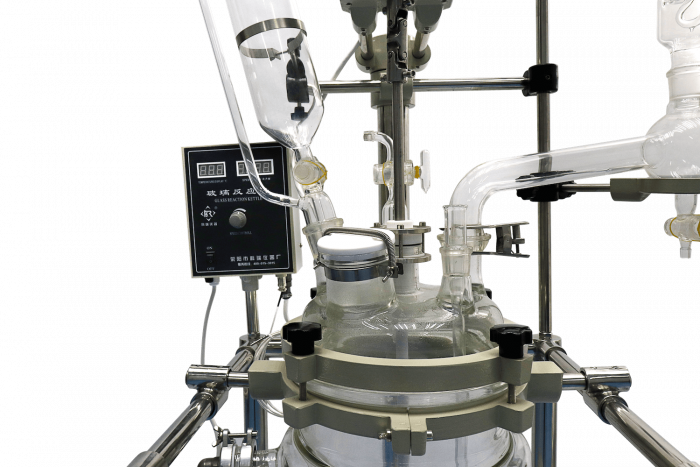

Крышка и обвязка
Стеклянная плоская крышка с 7 горловинами:
- Центральный порт для вала мешалки (DN50/NS45);
- 4 технологических порта NS 29/32 (для холодильника, воронки, ввода/вывода);
- 2 дополнительных порта NS 14/23 (для датчиков температуры и pH).
Донный тефлоновый сливной клапан фланцевого типа исключает застойные зоны и обеспечивает полный слив продукта.
Рабочие параметры
- Объем: полный 100 л, рабочий до 75 л.
- Температурный диапазон: от -60°C до +180°C (зависит от теплоносителя в рубашке, стекло термостойкое до 250°C).
- Скорость вращения: 0–280 об/мин (с возможностью апгрейда редуктора под высоковязкие продукты, см. «Дополнительные опции»).
- Герметичность: остаточное давление до 50 мбар (абс.).
Перечень базовой поставки:
- Корпус реактора 100 л с рубашкой.
- Рама из нержавеющей стали на колесах.
- Крышка стеклянная (7 портов).
- Мотор-редуктор с блоком управления.
- Якорная мешалка PTFE.
- Донный сливной клапан PTFE.
- Комплект фторопластовых уплотнений.
Дополнительные опции (ДОПы для SF-100)
Здесь представлены позиции, которые вы можете приобрести отдельно.
- Запасная колба реактора: Стеклянный корпус 100 л с рубашкой. Артикул:
__________. - Холодильник (усиленный): Кожухотрубный из боросиликатного стекла с площадью теплообмена 1.5 м². Артикул:
__________. - Делительная воронка (альтернативная): 20 л, с рубашкой для термостатирования. Артикул:
__________. - Приемная колба (запасная): Стеклянная, 30 л, с фланцевым соединением. Артикул:
__________. - Крышка реактора (специальная): 7-портовая, с дополнительным портом DN 80 для сухого льда/загрузки твердых реагентов. Артикул:
Артикул: __________.
«Мешалки и редукторы»:
- Дополнительные мешалки (материалы):
- Нержавеющая сталь 316L: Рамная мешалка со скребками (тефлоновыми накладками) для кристаллизующихся продуктов. (Ссылка:
___________) - Фторопласт (PTFE): Классическая турбинная с 6 лопастями (лопасть широкая, для активного смешивания жидкостей). (Ссылка:
___________)
- Нержавеющая сталь 316L: Рамная мешалка со скребками (тефлоновыми накладками) для кристаллизующихся продуктов. (Ссылка:
- Мешалки с бóльшим количеством лопастей:
- Двухъярусная пропеллерная: 3 лопасти + 3 лопасти на одном валу (разнесены по высоте) для оптимального перемешивания всего столба жидкости. (Ссылка:
___________)
- Двухъярусная пропеллерная: 3 лопасти + 3 лопасти на одном валу (разнесены по высоте) для оптимального перемешивания всего столба жидкости. (Ссылка:
- Наличие фрезы (диспергатор):
- Фрезерная мешалка (гомогенизатор ротор-статор): Устанавливается на вал двигателя. Позволяет получать тонкодисперсные эмульсии. Мощность привода должна быть поднята до 1.5 кВт. (Ссылка:
___________)
- Фрезерная мешалка (гомогенизатор ротор-статор): Устанавливается на вал двигателя. Позволяет получать тонкодисперсные эмульсии. Мощность привода должна быть поднята до 1.5 кВт. (Ссылка:
- Редуктор мешалки большей мощности:
- Усиленный редуктор: Замена стандартного на редуктор с крутящим моментом до 600 Н·м (для вязкости свыше 150 000 сПз) + частотный преобразователь.
(Ссылка: - Сливные емкости (вариации):
- Ванна из нержавеющей стали AISI 316L, объем 80 л, со сливным шаровым краном внизу.
___________)
(Ссылка: ___________)
Вид изделия | Реактор |
Объем, мл | 100 л |
Поверка РФ | Нет |
Материал | Стекло |
Упаковка | Фанерный ящик |
Страна происхождения | Китай |
Производитель | Atomic Lab |
Потребляемая мощность, Вт | 250 |
Макс.скорость вращения, об/мин | 0-600 |
Упаковка/коробка в шт. | 1 |
