Ламинарный шкаф что это такое и как он работает

Ламинарный шкаф нужен, когда важно защитить образец от пыли и других частиц из воздуха. Вентилятор прогоняет воздух через фильтр и подает его в рабочую камеру направленным потоком. Это снижает риск загрязнения материала по сравнению с работой на открытом столе.

Важно понимать ограничение: обычный чистый ламинарный шкаф защищает образец, а не человека. Если материал может быть инфекционным или токсичным, требуется оборудование, рассчитанное на защиту персонала и помещения. Одного наличия HEPA-фильтра для выбора недостаточно.

Что такое ламинарный шкаф и для чего он нужен

Представьте обычный лабораторный стол. В воздухе вокруг него есть пыль, волокна ткани и другие мелкие частицы. Они могут попасть в открытый контейнер, на поверхность детали или в подготовленный образец.

Ламинарный шкаф создает внутри рабочей камеры чистую зону: воздух проходит через фильтр и движется в заданном направлении. Он уменьшает вероятность контаминации — загрязнения образца посторонними частицами. Такое оборудование также называют ламинарным боксом или чистым шкафом.

«Ламинарный» описывает характер потока: в идеале воздух движется ровными слоями, почти не смешиваясь. В реальном шкафу поток зависит от конструкции, состояния фильтров и действий оператора. За препятствиями возникают завихрения, поэтому расстановка предметов влияет на подачу воздуха к образцу.

Шкафы применяют, например, при сборке чувствительных электронных компонентов и отдельных операциях с неопасными фармацевтическими продуктами. В лаборатории ламинарный поток помогает выполнять некоторые асептические операции. Например, при разливе стерильной питательной среды по чашкам Петри он снижает риск попадания частиц из помещения.

Если материал потенциально опасен для человека, обычный чистый шкаф не подходит: он не обеспечивает необходимую защиту персонала и помещения.

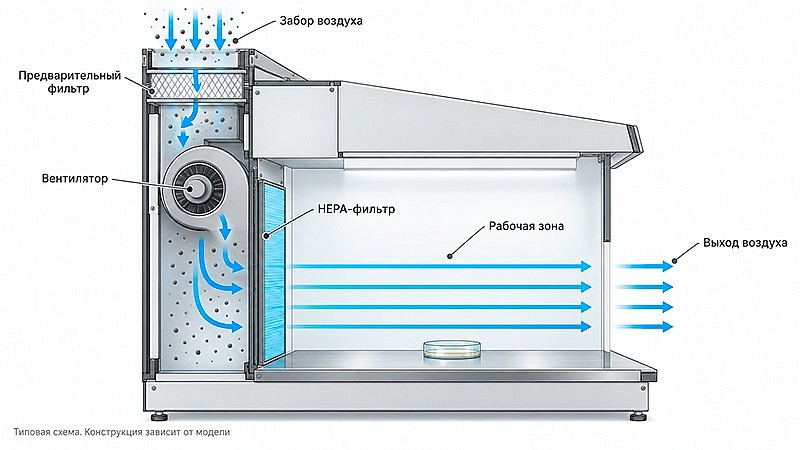

Как устроен ламинарный шкаф

Основная рабочая часть — камера со столешницей и освещением. Прозрачные панели, если они предусмотрены конструкцией, позволяют наблюдать за работой. Столешницу часто делают из нержавеющей стали; ее очищают и дезинфицируют средствами, разрешенными изготовителем.

В корпусе размещены вентилятор и система фильтрации. Вентилятор забирает воздух и направляет его к рабочей зоне. В некоторых моделях установлен предварительный фильтр: он задерживает крупные частицы и помогает защитить основной фильтр от преждевременного засорения.

Основную очистку обычно выполняет HEPA-фильтр — высокоэффективный фильтр для улавливания мелких частиц. Панель управления включает шкаф и, в зависимости от модели, показывает данные датчиков давления или воздушного потока. По показаниям можно заметить отклонения от штатного режима.

Некоторые модели оснащают ультрафиолетовой (УФ) лампой для дополнительной обработки. Она не заменяет очистку поверхностей и применяется только способом, предусмотренным изготовителем. Открытое УФ-облучение опасно для глаз и кожи: включать его можно только при исключенном воздействии на людей, защитные блокировки отключать нельзя.

Как работает ламинарный шкаф

1. Вентилятор забирает воздух из помещения.
2. Воздух проходит через предусмотренные конструкцией фильтры: сначала предварительный, если он есть, затем HEPA.
3. Очищенный воздух поступает в рабочую камеру и движется в заданном направлении.
4. Поток подает к образцу очищенный воздух и уносит частицы дальше по направлению движения.

Если перекрыть поток, воздух из помещения может смешаться с очищенным. Например, крупный флакон между фильтром и открытой емкостью заставляет воздух огибать препятствие. За ним образуются завихрения, и равномерная подача к образцу нарушается. Поэтому предметы размещают так, чтобы они не закрывали путь воздуху, а скорость потока оставляют в пределах, заданных для модели.

После прохождения рабочей зоны воздух обычного чистого шкафа выходит в помещение. Если образец выделяет опасные частицы, они могут попасть в воздух после выхода из камеры. HEPA-фильтр задерживает частицы, но не уничтожает микроорганизмы и не улавливает газы и пары. Поэтому такой шкаф не следует считать средством защиты от любых биологических или химических опасностей.

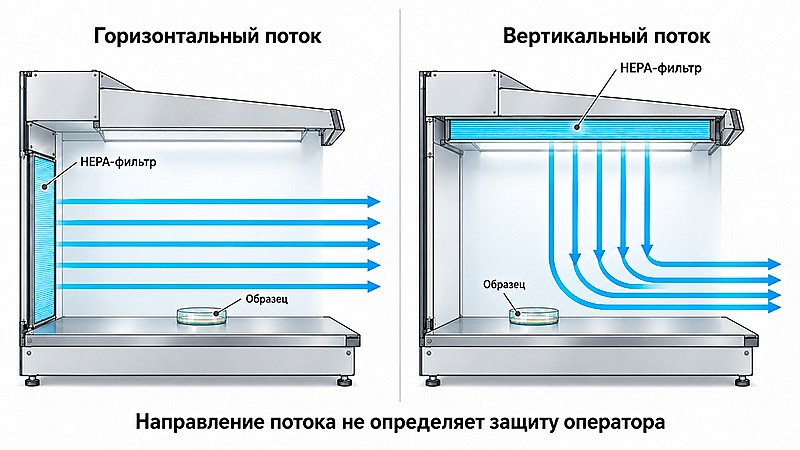

Горизонтальный и вертикальный поток

Очищенный воздух может поступать к образцу сзади вперед или сверху вниз. От направления зависит расположение посуды и оборудования в камере.

• Горизонтальный поток. Фильтр обычно находится на задней стенке, воздух идет к переднему краю столешницы. Крупные предметы не должны перекрывать путь от фильтра к образцу.
• Вертикальный поток. Фильтр расположен сверху, воздух движется вниз к столешнице. Поток могут перекрыть руки оператора или прибор, установленный над открытой емкостью.

Выбирайте направление с учетом размеров оборудования и операций, которые будут выполняться. Ни горизонтальный, ни вертикальный поток сам по себе не защищает человека от опасного материала.

Чем ламинарный шкаф отличается от других установок

Ламинарный шкаф легко спутать с боксом микробиологической безопасности (БМБ) или химическим вытяжным шкафом: у оборудования может быть похожий корпус, но назначение и движение воздуха различаются.

Класс БМБ, класс чистоты воздуха и класс HEPA-фильтра — разные характеристики. Уровень биобезопасности описывает условия работы лаборатории в целом, а не свойства отдельного шкафа. Формулировки вроде «ламинарный шкаф 1 класса» могут быть неоднозначными: уточняйте назначение модели и подтвержденные характеристики в паспорте.

Если в процессе сочетаются биологические и химические риски, оборудование подбирают с ответственным за безопасность. БМБ, подходящий для биологического материала, не обязательно рассчитан на летучие химические вещества.

Как работать с ламинарным шкафом

Точный порядок подготовки и работы устанавливает изготовитель в инструкции к конкретной модели. В ней указано время подготовки, способы обработки камеры и действия при сигналах неисправности. Общие рекомендации не заменяют эту инструкцию.

1. Осмотрите корпус и рабочую поверхность, проверьте показания панели управления.
2. При подозрении на повреждение фильтра или неисправность вентилятора отложите работу до проверки специалистом.
3. Заранее подготовьте необходимые материалы и уберите лишнее. Не перекрывайте поступление воздуха к образцу.
4. Разделите места для чистых и использованных материалов, чтобы снизить риск переноса загрязнений.
5. Очищайте и дезинфицируйте поверхности только разрешенными для модели средствами, соблюдая концентрацию и время обработки.
6. Работайте плавно, не переставляйте предметы без необходимости и не закрывайте диффузор, распределяющий воздух.

Шкафу также требуется техническое обслуживание: специалист проверяет фильтры и поток воздуха, а по результатам контроля определяет необходимость замены. Срок службы зависит от нагрузки и чистоты воздуха в помещении — универсального правила «менять раз в год» для всех моделей нет.

Как выбрать ламинарный шкаф

Начните с описания задачи и используемых материалов. Важно понять, нужно ли только защитить образец от загрязнения или также защитить человека от самого материала. Если присутствует риск для персонала, не выбирайте обычный чистый шкаф без оценки риска.

Когда тип оборудования определен, сравните модели по условиям лаборатории:

• Хватит ли места для образцов и приборов без перекрытия воздушного потока?
• Можно ли установить шкаф в выбранном помещении с учетом требований изготовителя к размещению и вентиляции?
• Указано ли в паспорте нужное назначение и чем подтверждены характеристики?
• Кто будет выполнять проверку и техническое обслуживание после установки?

Место для шкафа лучше планировать вместе с остальным оснащением лаборатории, чтобы сотрудникам было удобно работать и перемещать материалы.

Частые вопросы

Защищает ли ламинарный шкаф человека?

Обычный чистый шкаф защищает образец от загрязнения, а не человека от опасного материала. Для биологических рисков подбирают соответствующий БМБ, для опасных химических паров и газов — химическую вытяжку.

Чем ламинарный шкаф отличается от вытяжного?

Ламинарный шкаф подает очищенный воздух к образцу. Вытяжной шкаф удаляет загрязненный воздух из рабочей зоны и предназначен для защиты сотрудника от химических паров и газов.

Можно ли работать с потенциально опасными микроорганизмами в обычном чистом шкафу?

Нет. Опасные частицы могут попасть из камеры в помещение. Для таких работ необходим подходящий БМБ, выбранный после оценки риска.

Нужна ли УФ-лампа?

Не всегда: это зависит от процесса и конструкции. УФ-обработка не заменяет очистку поверхностей и фильтрацию воздуха.

Как часто менять фильтр?

Единого срока для всех моделей нет. Учитывают показания датчиков, состояние предварительного фильтра, воздушный поток и рекомендации изготовителя. При подозрении на повреждение фильтр проверяют до продолжения работы.

Чем ПЦР-бокс отличается от ламинарного шкафа?

ПЦР-бокс помогает защитить материалы от загрязнения при подготовке к полимеразной цепной реакции (ПЦР). В нем может быть УФ-обработка, но фильтрация и ламинарный поток предусмотрены не у каждой модели. Сравнивать оборудование нужно по устройству и характеристикам в паспорте.

Вывод

Ламинарный шкаф подходит для работы с неопасными материалами, которые нужно защитить от загрязнения. Сначала убедитесь, что задача относится именно к таким, затем выбирайте размер камеры, направление потока и комплектацию. Если опасность исходит от материала, потребуется оборудование, рассчитанное на защиту сотрудника.
