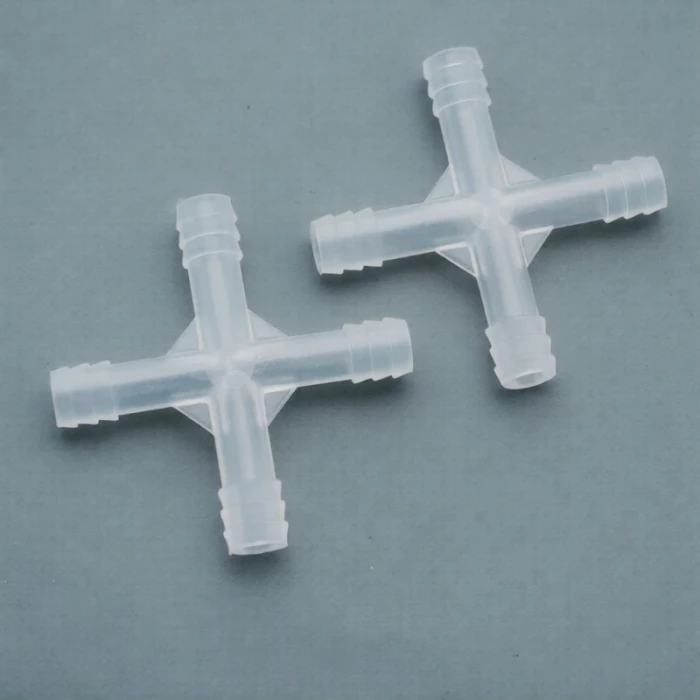

Переходник Х-образный, наружный диаметр 6, п/п, Kartell, уп.10 шт

Крестовина на 6 мм — переходник, который разводит поток сразу на четыре направления. По сути это два пересекающихся канала в одном корпусе: компактнее, чем пара тройников, меньше соединений, меньше мёртвый объём. На шестимиллиметровом калибре — рабочая арматура для лабораторных трубочных систем среднего масштаба: газовые линии, водяные контуры, дозирующие схемы, обвязка перистальтических насосов.

Внутри — 2,7 мм

Четыре канала по 2,7 мм сходятся в центре. Проходное сечение каждого — около 5,7 мм², суммарно на входе и выходе — достаточно для расходов в десятки-сотни миллилитров в минуту. Для капельных систем — с запасом, для проточных аналитических трактов — комфортно, для интенсивной прокачки — уже на грани, но при лабораторных давлениях работает.

Зачем крестовина, а не два тройника подряд? Считаем: два тройника — это шесть штуцерных соединений, два корпуса, один промежуточный отрезок трубки между ними. Крестовина — четыре соединения, один корпус, ноль промежуточных трубок. Минус два потенциальных места утечки, минус мёртвый объём промежуточного участка, минус время на сборку. На одном узле — экономия копеечная. На системе из десяти разветвлений — ощутимая.

Зубчатый профиль

Гребень — 5,6 мм, бороздка — 4,8 мм. Перепад 0,8 мм — для шестимиллиметрового калибра это серьёзный зуб. Силиконовая трубка с внутренним диаметром 4–5 мм цепляется за каждый гребень и сидит без люфта. ПВХ — ещё жёстче, фиксация надёжнее, но и натягивать труднее.

На крестовине четыре штуцера, и каждый нужно обсадить трубкой. Удобнее всего собирать по кругу: первая трубка, вторая напротив, потом две боковых. Если пытаться насаживать все четыре одновременно — переходник выскальзывает из пальцев, трубки путаются, нервы заканчиваются раньше, чем сборка.

Реальные задачи

Проточно-инжекционный анализ. Четыре линии сходятся в одной точке: проба, носитель, два реагента. Смешение происходит прямо в крестовине, дальше смесь идёт в детектор. Схема классическая, описана в каждом учебнике по проточным методам. Крестовина шестимиллиметрового калибра — стандартный элемент таких установок при работе с трубками средней толщины.

Газовая разводка. Один источник — четыре потребителя. Баллон с азотом, редуктор, крестовина, четыре трубки к четырём приборам или рабочим местам. Проще не бывает. Расход на каждую ветку — десятки миллилитров в минуту, перепад давления на крестовине — пренебрежимо мал.

Калибровочные системы. Подача калибровочного газа или раствора одновременно на несколько датчиков. Все датчики получают одинаковый состав из одной точки — условие корректной мультиточечной калибровки.

Биотехнология. Подача нескольких сред или добавок в одну точку ферментёра: основная среда, раствор антибиотика, кислота или щёлочь для pH-коррекции, пеногаситель. Четыре линии, одна точка ввода. Автоклавируемость полипропилена позволяет стерилизовать крестовину в сборе.

Материал и допуски

Полипропилен. Автоклавирование при 121 °C — многократно, без деформации. Химическая стойкость покрывает водные среды, буферные растворы, разбавленные кислоты и щёлочи, спирты. Хлорорганика, ароматические растворители, концентрированные окислители — за пределами допуска. Для аналитических систем, где через крестовину проходит проба, важно отсутствие сорбции компонентов на стенках канала — полипропилен в этом смысле инертен, фонового загрязнения не вносит.

Десять штук в упаковке. Крестовины нужны реже, чем тройники, — не на каждом разветвлении, а только там, где сходятся четыре линии. Но когда нужны — нужны все сразу: одна проточная система может съесть три-четыре крестовины. Запас в десять штук — на две-три системы с резервом.

Характеристики

• Номинальный наружный диаметр: 6 мм
• Наружный диаметр гребня: 5,6 мм
• Наружный диаметр бороздки: 4,8 мм
• Внутреннее отверстие: 2,7 мм
• Конфигурация: крестообразная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник крестообразный, наружный диаметр 6 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
