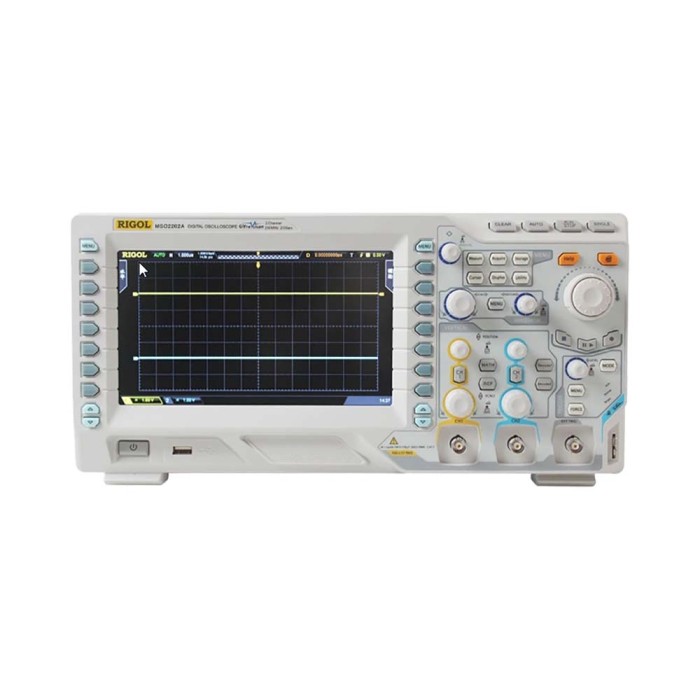

Осциллограф RIGOL MSO2202A

Осциллограф Rigol MSO2202A - универсальный прибор с полным перечнем наиболее востребованных функций для работы с низкоскоростными последовательными сигналами. От серии DS модель отличается наличием дополнительного логического анализатора с 16 цифровыми каналами, что дает возможность исследовать смешанные сигналы с одновременным контролем формы осциллограмм в полосе частот до 200 МГц и дискретных управляющих импульсов. Цифровой осциллограф внесен в Госреестр СИ и может использоваться для контроля характеристик продукции на производстве, а также в метрологической отрасли.

Особенности

Функциональные возможности запоминающего осциллографа Rigol MSO2202A при работе с аналоговыми сигналами полностью идентичны модели DS2202A, которая обладает таким же частотным диапазоном. По сравнению с младшей серией 1000Z, прибор отличается улучшенной наглядностью - за счет использования дисплея большего размера. У изделия увеличена частота дискретизации до 2 Гвыб/с в одноканальном режиме и скорость захвата - до 50 000 осц/с, а также расширен перечень типов запуска и функций декодирования последовательных шин, которые доступны в качестве программных опций. Поддерживается режим повышения вертикального разрешения до 12 бит для минимизации уровня случайных шумов, реализованный на основе технологии передискретизации.

Преимущества Rigol MSO2202A

• Широкий набор измерительных и аналитических функций - осциллограф смешанных сигналов осциллограф способен выполнять автоматические и курсорные измерения, вести сбор статистики, производить частотный анализ с помощью БПФ, реализовать арифметические действия с сигналами; встроенный частотомер позволяет с высокой точностью контролировать частоту сигналов, когда на экране отображается участок осциллограммы меньший, чем полный период.
• Гибкое дистанционное управление - осциллограф может подключаться к ПК и другим управляющим устройствам при работе в составе автоматизированных систем напрямую с задействованием интерфейсов USB и LAN, либо через GPIB-переходник.
• Простая модернизация - основные опции по увеличению глубины памяти, расширению способов запуска и типов последовательного декодирования активируются программно, путем ввода серийного номера через меню, что можно делать самостоятельно, без обязательного обращения в сервис.
