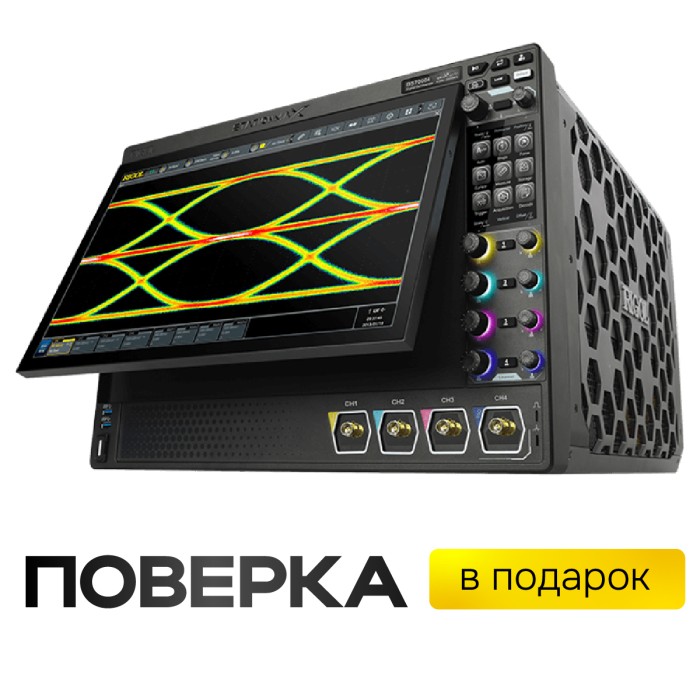

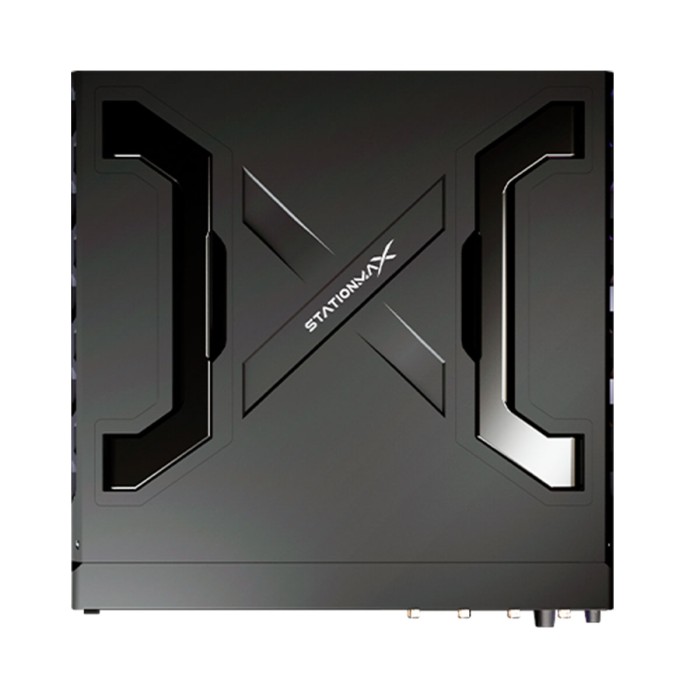

Цифровой осциллограф RIGOL DS70304

DS70304 - высокопроизводительный прецизионный осциллограф с полосой пропускания до 3 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.

DS70304 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70304 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.

Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70304 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.

Особенности и преимущества

• 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
• До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:
• Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:
• Стандартные и опциональные функции запуска;
• Различные функции декодирования сигналов последовательной передачи данных (опционально);
• Автоматическое измерение до 41 параметра сигнала;
• Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
• Расширенный анализ спектра в реальном масштабе времени (RTSA):
• Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:
• Построение глазковых диаграмм и расширенный анализ джиттера (опционально):
• Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
• Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:
• Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:
• Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
• Высокопроизводительный активный дифференциальный пробник PVA8350 с полосой пропускания 3,5 ГГц (опционально, технические характеристики см. на соотв. вкладке):
• Применение пробника ближнего поля NFP-3 с осциллографом DS70304 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства
