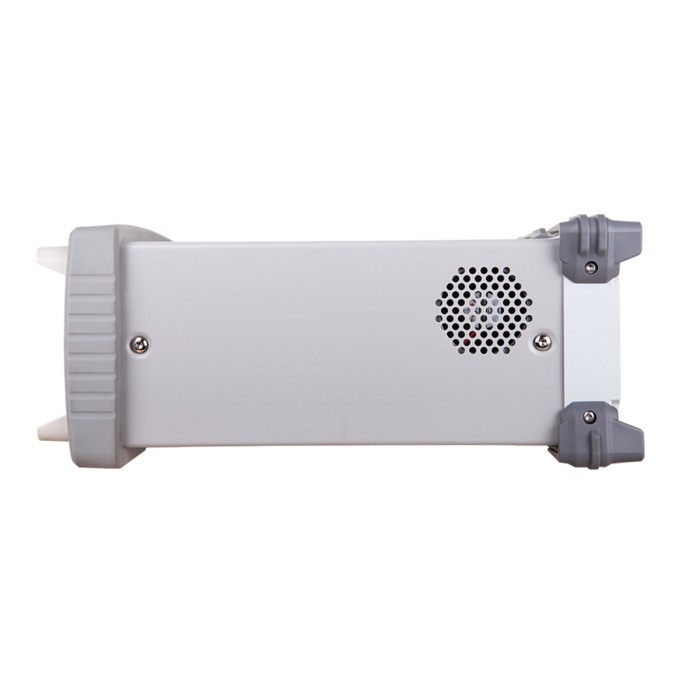

Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром мультиплексором и распределительным модулем

M302 - система сбора данных/коммутации с модульной структурой и представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор - переключать каналы и регистрировать измерительные сигналы. В стандартный комплект поставки M302 входит 20-канальный мультиплексор MC3120 и распределительный модуль M3TB20 (для MC3120).

Система Rigol M302 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса.

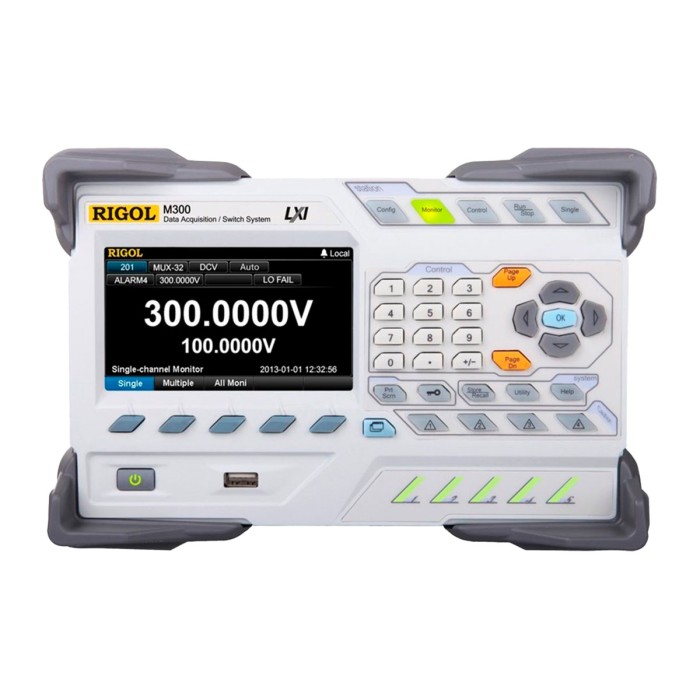

Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в в виде моноблока для настольного размещения (вес 5,7 кг) с цветным 4,3" дисплеем. M301 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно - исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.

Особенности и преимущества

• Возможность управления системой без подключения к ПК;
• Шаговое сканирование с сохранением до 100000 показаний с отметкой времени;
• Поддержка до 8 модулей коммутации;
• Управление и программирование при помощи SCPI команд;
• Математические измерения: среднее, максимум, минимум, СКО;
• Интерфейсы GPIB, LAN, USB Device/Host, RS232

Модуль цифрового 6½ разрядного мультиметра

Функция измерения системы сбора данных дополняется 6½-разрядным модулем мультиметра, который поддерживает функции измерения DCV, DCI, ACV, ACI, 2wr, 4wr, цикла, частоты, температуры (термопара, термистор и RTD) и любой датчик.

256 измерительных каналов

Модули из семейства M300 имеет пять слотов, один слот обычно занимает цифровой мультиметр, а остальные четыре используются для измерительных каналов в соответствии с выбранным модулем, слот может иметь до 64 измерительных каналов, хост может иметь 256 измерительных каналов. При необходимости цифровой мультиметр можно изменить на слот измерительных каналов, расширив таким образом систему до 320 каналов.

8 модульных плат

Поддержка до 8 видов модульных плат, включая различные мультиплексоры, мультиметр, матричный, силовой и многофункциональный коммутаторы.

Многофункциональное ПО Ultra Acquire для обработки данных

Программное обеспечение Ultra Acquire может контролировать до пяти модулей систем сбора данных и дает возможность извлечения информации на ПК посредством различных интерфейсов. Пользователи всегда могут устанавливать ограничения, оповещения и уровни запуска для расширенного мониторинга системы. ПО обеспечивает большие возможности для отображения данных, функцию генерации отчетов одним щелчком мыши и функцию экспорта данных.
