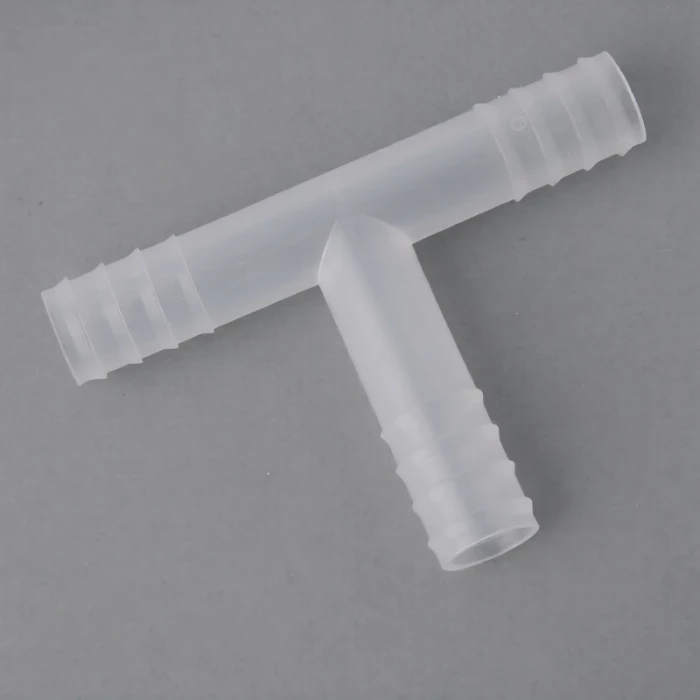

Переходник Т-образный, наружный диаметр 16, п/п, Kartell, уп.10 шт

Шестнадцать миллиметров — максимальный калибр Т-образных переходников в линейке Kartell. Верхняя граница, за которой заканчивается лабораторная пластиковая арматура и начинается промышленная. Внутренний канал 12,1 мм — проходное сечение около 115 мм². Для понимания масштаба: это в пятьдесят семь раз больше, чем у четвёрки. Через такой тройник можно прокачать десяток литров в минуту без существенного сопротивления.

Для чего нужен максимальный размер

Есть задачи, где двенадцатки и четырнадцатки уже не справляются. Мощные чиллеры с выходным патрубком 16 мм — такие стоят рядом с ЯМР-спектрометрами, рентгеновскими генераторами, промышленными лазерами. Охлаждающий контур съедает десять-пятнадцать литров в минуту, и любое сужение на тройнике — это потеря расхода, рост температуры на приборе, срабатывание защиты по перегреву. Шестнадцатимиллиметровый тройник сохраняет сечение потока на разветвлении.

Другая история — вакуумные магистрали. Основная линия откачки от мощного пластинчато-роторного насоса до вакуумного коллектора. Чем толще труба, тем меньше потерь на пути. Каждый тройник — потенциальное узкое место, и чем крупнее его внутренний диаметр, тем меньше он влияет на предельный вакуум системы. Двенадцать миллиметров проходного сечения — это уже магистральный калибр.

Штуцер и монтаж

Гребень — 15,6 мм, бороздка — 14,7 мм. Перепад 0,9 мм — зубчики врезаются в эластичный материал шланга и формируют многоступенчатый замок. Работает так же, как у младших размеров, но усилие монтажа — другое. Шланг внутренним диаметром 14–15 мм натянуть на штуцер голыми руками — занятие для терпеливых.

Три способа облегчить жизнь при монтаже:

• Прогреть конец шланга в горячей воде. Полминуты при 80–90 °C — эластичность резко возрастает, насадка идёт без боя.
• Смазать штуцер каплей глицерина или жидкого мыла. Трубка скользит при надевании, а фиксация после высыхания обеспечивается зубчиками, не трением.
• Использовать монтажный конус или плоскую отвёртку как рычаг для раздвижения края трубки. Грубо, но при работе с жёстким армированным шлангом иногда единственный вариант.

После насадки — обязательно хомут. На шестнадцати миллиметрах усилие выталкивания трубки давлением уже серьёзное. Червячный хомут из нержавейки поверх каждого штуцера — стандарт для любых напорных и вакуумных линий крупного сечения.

Типовые системы

Централизованное охлаждение аналитического комплекса. ЯМР, рентгеновский дифрактометр, ИСП-спектрометр — три прибора, каждый с водяным охлаждением, все запитаны от одного чиллера. Основная магистраль — 16 мм, ответвления на каждый прибор — через тройники. Обратка — симметрично. Восемь-десять тройников на всю систему.

Пилотные производственные линии. Биореакторы, экстракторы, выпарные установки с рубашечным обогревом — циркуляция теплоносителя через шланги 14–16 мм. Тройники — на каждом разветвлении, иногда каскадом: шестнадцатка делится на две четырнадцатки, те — на двенадцатки. Дерево трубопроводов, собранное из пластиковой арматуры.

Дренажные коллекторы. Слив конденсата, промывных вод, отработанного теплоносителя — несколько источников объединяются в одну магистраль через тройники. Крупное сечение гарантирует, что слив не захлебнётся, даже если все источники работают одновременно.

Полипропилен на максимуме

Автоклавирование — допускается. Но на практике шестнадцатимиллиметровый тройник автоклавируют реже, чем мелкие: он стоит на магистрали, снимать его каждый раз для стерилизации — демонтаж всей разводки. Обычно стерилизуют линию целиком, пропуская через неё пар или горячий раствор дезинфектанта. Тройник выдерживает и то, и другое.

Температурные ограничения — те же, что у всей полипропиленовой линейки. До 80 °C — без вопросов. 80–100 °C — работает, но при длительной эксплуатации материал постепенно теряет жёсткость. Выше сотни в непрерывном режиме — нежелательно. Для высокотемпературных масляных контуров и паровых линий — металл.

Химическая стойкость полипропилена закрывает большинство лабораторных сред: вода, гликолевые теплоносители, солевые растворы, разбавленные кислоты и щёлочи. Ограничения стандартные — сильные окислители, хлорорганика, ароматика.

Характеристики

• Номинальный наружный диаметр: 16 мм
• Наружный диаметр гребня: 15,6 мм
• Наружный диаметр бороздки: 14,7 мм
• Внутреннее отверстие: 12,1 мм
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Т-образный, наружный диаметр 16 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

• Материал изделия — полипропилен.
• Подлежит автоклавированию при +121°C.
• Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
