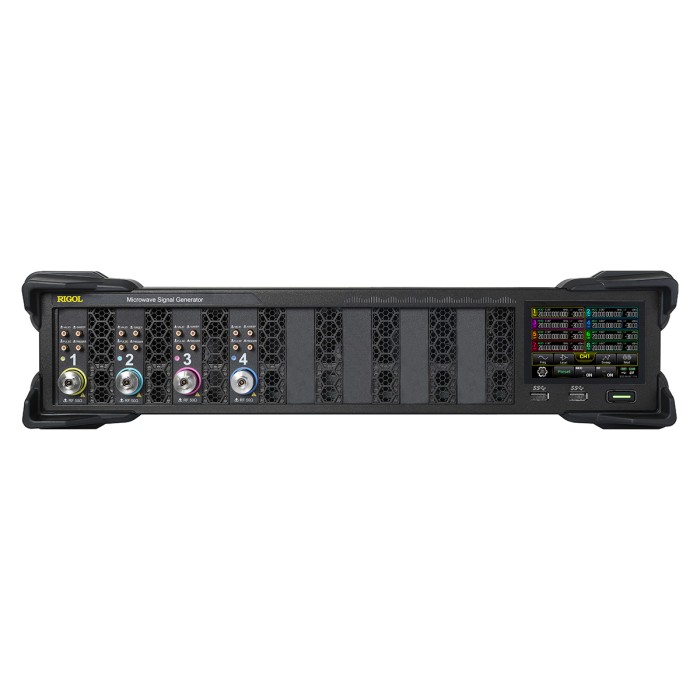

Генератор сигналов RIGOL DSG5124 высокочастотный

Rigol DSG5124 - 4-х канальный генератор СВЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 12 ГГц с выходной мощностью 20 мВт.

Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

Генератор сигналов Rigol DSG5124 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования. Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

Устройство оснащается встроенным сенсорным дисплеем, диагональю 3,5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

Особенности генераторов РЧ сигналов RIGOL DSG5124

• 4-х канальное устройство для формирования фазокогерентных сигналов;
• Возможность установки нескольких устройств в измерительную стойку;
• Высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01 º;
• Высокая скорость переключения: < 3 мс;
• Максимальная выходная мощность: до 13 дБм (ном.);
• Точность установки амплитуды: < 0,5 дБ;
• Частотный диапазон выходного сигнала: от 9 кГц до 12 ГГц;
• Точность установки частоты: 0,01 Гц;
• Динамический диапазон выходного сигнала: от -30 дБм до +13 дБм;
• Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
• Аналоговая модуляция (АМ/ЧМ/ΦМ);
• Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
• Все типы модуляции поддерживают внутренние и внешние источники;
• Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
• Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.

Применение

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий;
• Автоматизированное тестирование;
• Функциональное тестирование;
• Лабораторные исследования;
• Испытания на ЭМС.

Назначение

Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.
