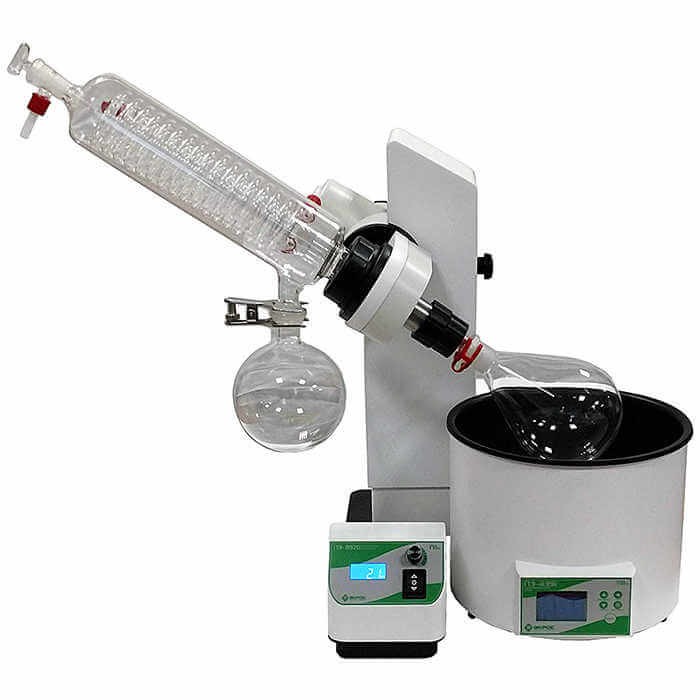

Ротационный испаритель 5л, 20-240 об/мин, ПЭ-8920 Экрос

Ротационный испаритель — прибор, без которого не обходится ни одна синтетическая или аналитическая лаборатория, работающая с органическими растворителями. Отогнать растворитель после экстракции, сконцентрировать пробу перед хроматографическим анализом, удалить летучую фракцию из реакционной смеси — всё это делается на роторном испарителе быстрее и аккуратнее, чем любым другим способом. ЭКРОС-8920 закрывает диапазон задач от упаривания аликвот по 50 мл до работы с трёхлитровыми колбами, что делает его универсальным инструментом для лабораторий самого разного профиля.

Принцип и конструкция

Испарительная колба вращается в нагревательной бане под углом, внутри системы создаётся разрежение. Пониженное давление снижает температуру кипения растворителя — он испаряется при щадящих условиях, без термического разрушения целевых компонентов. Пары поднимаются в диагональный конденсатор с двойной спиралью, конденсируются и стекают в приёмную колбу. Вращение колбы формирует тонкую плёнку жидкости на стенках — площадь испарения увеличивается многократно, процесс идёт быстро.

Холодильник с двойной спиралью — конструктивное решение, которое повышает эффективность конденсации. Двойная спираль удваивает длину пути паров вдоль охлаждаемой поверхности. Для низкокипящих растворителей — дихлорметана, диэтилового эфира, петролейного эфира — это критично: на одинарной спирали часть паров проскакивает в вакуумный насос, а двойная успевает сконденсировать практически всё. Максимальный угол наклона холодильника — 60°, что позволяет адаптировать геометрию системы под разные объёмы и типы колб.

Нагревательная баня

Пятилитровая ванна с тефлоновым (фторопластовым) покрытием. Фторопласт на внутренней поверхности бани — не косметика: покрытие химически инертно, легко чистится и не корродирует при случайном попадании растворителя или кислоты в теплоноситель. В качестве теплоносителя используется вода (до +100 °C) или масло (до +180 °C). Водяная баня — для стандартных задач с низкокипящими и среднекипящими растворителями. Масляная — для высококипящих фракций, ДМСО, ДМФА, высших спиртов.

Точность поддержания температуры — ±1 °C на воде, ±2 °C на масле. ЖК-дисплей показывает текущую и заданную температуру одновременно — не нужно переключаться между режимами. Мощность нагрева 1300 Вт — баня выходит на рабочую температуру быстро, просадка при погружении холодной колбы минимальна. Автоматическое отключение при отсутствии теплоносителя — защита от выгорания нагревателя, если вода выкипела или масло ушло ниже критического уровня.

Моторизованный лифт

Подъём и опускание испарительной колбы — электрический привод, ход до 160 мм. Это не просто удобство, а элемент безопасности. При отключении электропитания лифт автоматически поднимает колбу из бани. Если в лаборатории пропал свет, колба не остаётся в горячей бане без вращения — перегрев и вскипание содержимого исключены. Ручной лифт такой страховки не даёт.

Для оператора моторизованный подъём экономит движения: нажал кнопку — колба погрузилась в баню, нажал ещё раз — поднялась. При серийной работе, когда колбы меняются десятки раз за смену, разница ощутима.

Вращение и крепление

Скорость вращения — от 20 до 240 об/мин, регулировка ручная. ЖК-дисплей показывает текущую частоту. Мощность двигателя 40 Вт — для колб до 3 литров достаточно. На малых оборотах работают с пенящимися растворами и вязкими средами, на высоких — с легколетучими растворителями в крупных колбах, где нужна максимальная площадь плёнки.

Зажим для крепления колб — безопасного типа. Колба фиксируется надёжно, без риска самопроизвольного отсоединения во время вращения. При работе с вакуумом это критично: если колба слетит с конуса под разрежением, содержимое мгновенно окажется в конденсаторе или — хуже — в вакуумном насосе.

Кому нужен ЭКРОС-8920

Лаборатории органического синтеза — удаление растворителей после реакции, концентрирование продуктов перед очисткой. Аналитические лаборатории — упаривание экстрактов при определении пестицидов, ПАУ, нефтепродуктов в пробах воды, почвы, пищевых продуктов. Фармацевтические лаборатории — концентрирование фракций после колоночной хроматографии. Учебные лаборатории вузов — практикумы по органической химии и фармацевтической технологии. Контрольные лаборатории пищевых предприятий — определение жира по методу Сокслета с последующей отгонкой растворителя.

Изделие изготовлено по ТУ БКРЕ.066264.014ТУ.

Характеристики

• Объём испарения: 50–3000 мл
• Скорость вращения: 20–240 об/мин
• Регулировка частоты вращения: ручная
• Мощность двигателя: 40 Вт
• Конденсатор: диагональный, двойная спираль
• Максимальный угол наклона холодильника: 60°
• Привод лифта: электродвигатель
• Максимальный ход лифта: 160 мм
• Автоматический подъём при отключении питания: да
• Объём нагревательной бани: 5 л
• Покрытие бани: фторопласт (тефлон)
• Теплоноситель: вода или масло
• Максимальная температура: +100 °C (вода), +180 °C (масло)
• Точность поддержания температуры: ±1 °C (вода), ±2 °C (масло)
• Мощность нагрева: 1300 Вт
• Защита от сухого хода: автоматическое отключение
• Управление: цифровое, ЖК-дисплей
• Напряжение: 220 В, 50 Гц

Комплектация

1. Основной блок ротационного испарителя ЭКРОС-8920 — 1 шт.
2. Нагревательная баня с фторопластовым покрытием — 1 шт.
3. Холодильник с двойной спиралью — 1 шт.
4. Испарительная колба 1 л — 1 шт.
5. Приёмная колба 1 л — 1 шт.
6. Крепёж для установки холодильника и колб — 1 комплект
