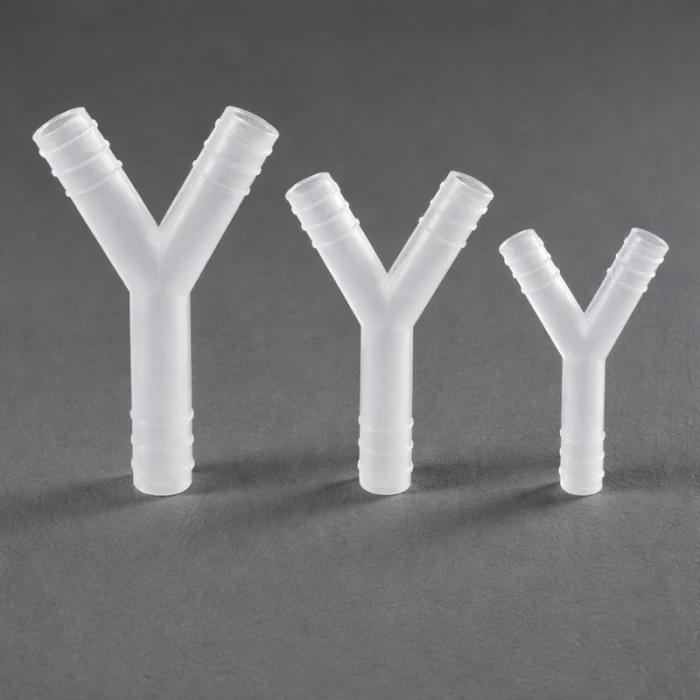

Переходник Y-образный, наружный диаметр 10, п/п, Kartell, уп.5 шт

Симметричный Y-переходник на десятку

Три штуцера по 10 мм, канал 5,5 мм, угол разветвления — Y-профиль. Всё одинаковое, всё симметричное. Поток входит через любой из трёх штуцеров — и делится на два равных выхода. Или два потока входят — и объединяются в один. Направление определяет пользователь, переходнику всё равно: геометрия не отдаёт предпочтение ни одному из трёх каналов.

Десятимиллиметровый калибр — это уже не аналитические микротракты. Это системы с расходом в литры: водяное охлаждение, циркуляция теплоносителя, вакуумные линии, газовые магистрали. Проходное сечение 5,5 мм (около 24 мм²) — достаточно, чтобы обслуживать два прибора от одного источника без ощутимого падения давления на разветвлении.

Равное деление — когда это принципиально

Т-образный тройник делит поток неравномерно по определению: прямая ветка получает больше, боковая — меньше. На шестёрке или восьмёрке разница может быть некритичной. На десятке, при расходах в несколько литров в минуту — уже заметна. Один холодильник охлаждается нормально, второй — недостаточно. Один реактор получает полный расход теплоносителя, второй — огрызки.

Y-переходник эту проблему снимает конструктивно. Оба выхода расположены симметрично, гидравлическое сопротивление обеих веток одинаково — при условии, что трубки на выходах одного диаметра и длины. Два прибора получают поровну. Не приблизительно, а с точностью, определяемой качеством литья корпуса. У Kartell с этим порядок.

Пять штук в упаковке

Не десять, как у мелких калибров, а пять. Крупные переходники расходуются иначе: их не теряют (размер не позволяет), не ломают при монтаже (массивнее, прочнее), не выбрасывают по ошибке. Одна разводка охлаждения на два прибора — один переходник на подачу, один на обратку. Два переходника из пяти — и система собрана. Оставшиеся три — запас на модификацию системы или замену через год-два, когда полипропилен состарится.

Монтаж на десятимиллиметровых штуцерах

Силиконовая трубка внутренним диаметром 9–10 мм натягивается руками — с усилием, но без инструмента. ПВХ — после прогрева в горячей воде. Зубчатый профиль на штуцерах фиксирует трубку кольцевыми гребнями, каждый из которых работает как отдельный стопор.

Y-переходник при сборке ведёт себя иначе, чем Т-образный. У тройника один штуцер — прямое продолжение другого, и корпус не вращается в руках при насадке трубок. У Y-образника все три штуцера расходятся под углом, и при насадке второй трубки первая стремится провернуть корпус. Фиксировать первое соединение хомутом до монтажа остальных — рабочий приём, экономящий время и нервы.

Хомуты — на все три штуцера. На десятимиллиметровом Y-переходнике с двумя-тремя нагруженными шлангами без механической фиксации соединение продержится до первой пульсации давления в системе.

Материал и эксплуатация

Полипропилен. Автоклавирование при 121 °C — допускается, многократно. Рабочая температура при длительной эксплуатации — до 80 °C. На десятимиллиметровом калибре это ограничение актуально: переходники этого размера часто стоят на контурах термостатов, а термостаты бывают горячими. Водяной контур до 80 °C — штатно. Гликолевый до 70 °C — аналогично. Масляный при 100+ °C — полипропилен не выдержит длительно, нужна металлическая арматура.

Химическая совместимость — стандартная: вода, солевые растворы, гликоли, разбавленные кислоты и щёлочи, спирты, буферы. Хлорированная органика и сильные окислители — за пределами допуска.

Характеристики

• Номинальный наружный диаметр: 10 мм (все три штуцера)
• Внутреннее отверстие: 5,5 мм
• Конфигурация: Y-образная, симметричная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 5 шт.

Комплектация

1. Переходник Y-образный, наружный диаметр 10 мм — 5 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
