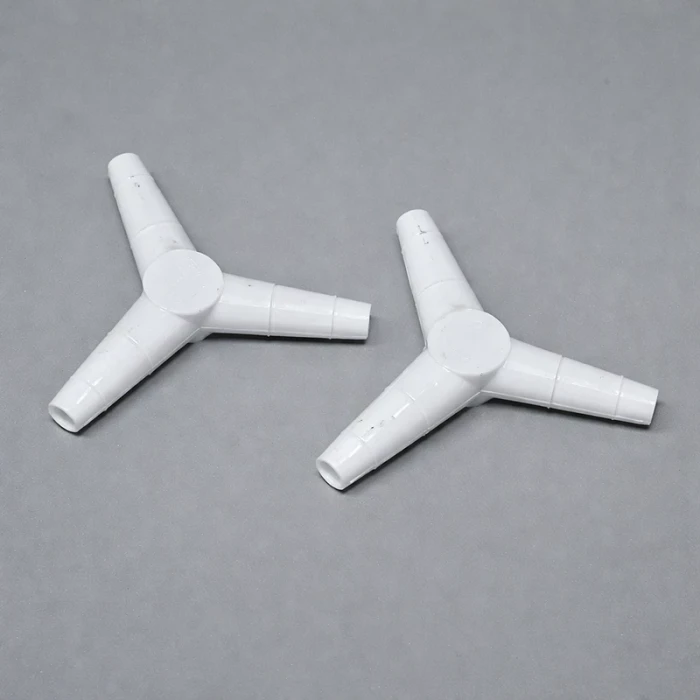

Переходник Y-образный, наружный диаметр 10/11/12, 120 градусов, п/п, Kartell, уп.10 шт

Крупный Y-переходник для магистральных линий

Десять, одиннадцать, двенадцать миллиметров — три штуцера возрастающего диаметра на одном корпусе. Канал внутри — 5,5 мм, проходное сечение около 24 мм². Это уже территория охлаждающих контуров, циркуляционных систем, вакуумных магистралей. Y-образная геометрия с углом 120° обеспечивает плавное разделение или слияние потоков без гидравлических ударов и мёртвых зон — то, чего не умеет перпендикулярный тройник.

Три диаметра — три истории в одной системе

Откуда берутся трубки разного калибра в одном контуре? Из реальной жизни. Термостат куплен в 2018-м, комплектные шланги — десятка. Реактор с рубашкой — из другой поставки, штуцеры под двенадцать. Промежуточный теплообменник — одиннадцать. Три прибора, три эпохи закупок, три калибра. Собрать это в единый контур можно двумя способами: либо менять все шланги на один размер (долго, дорого, не всегда возможно), либо поставить переходник с тремя разными штуцерами. Второй вариант — пять минут и одна деталь.

Другая логика — расчётная. Двенадцатимиллиметровый штуцер на входе, десятка и одиннадцатка на выходах. Соотношение расходов между ветками определяется диаметрами подводящих трубок и их длинами. Грубая, но работающая регулировка без вентилей и дросселей. Для некритичных систем — охлаждение, дренаж, продувка — этого достаточно.

Что даёт Y-геометрия на этом масштабе

При расходах в литры в минуту — а на десяти-двенадцати миллиметрах это норма — гидродинамика разветвления начинает влиять на работу системы заметно. Т-образный тройник на таких расходах шумит: поток ударяется в стенку напротив бокового отвода, возникает вихрь, давление пульсирует. В водяных контурах это проявляется как лёгкая вибрация шлангов. В газовых — как колебания расхода, которые чувствует детектор на другом конце линии.

Y-профиль убирает удар. Поток расходится под тупым углом, обе ветки получают ламинарный или близкий к нему режим. Пульсации минимальны. Для систем, где стабильность потока важна — аналитическое оборудование, дозирование, калибровка датчиков — разница между T и Y ощущается не в теории, а в результатах измерений.

Зубчатый профиль и монтаж

Гребни: от 9,9 мм на десятимиллиметровом штуцере до 11,5 мм на двенадцатимиллиметровом. Бороздки: от 9,8 до 10,7 мм. Перепад на крупных штуцерах — около 0,8 мм, на мелком — минимальный, всего 0,1 мм. Это значит, что десятимиллиметровый штуцер держит трубку в основном за счёт натяга, а не за счёт зубчиков. Хомут на нём — не рекомендация, а необходимость.

Практика монтажа на крупных Y-переходниках:

• Прогреть концы всех трёх шлангов. На десятке-двенадцатке без этого не обойтись, даже с силиконом.
• Первым надевать шланг на самый крупный штуцер — двенадцатку. Он создаёт максимальный натяг и служит якорем при дальнейшей сборке.
• Потом — противоположный штуцер (десятка). Переходник зафиксирован двумя шлангами, руки свободны для третьего.
• Последним — средний штуцер (одиннадцатка).
• Хомуты — сразу, на все три соединения, не откладывая на потом.

Автоклав, температура, химия

Полипропилен. Автоклавирование при 121 °C — без ограничений. Многократно, форма стабильна, зубчики не оплавляются.

Постоянная рабочая температура — до 80 °C. Y-переходник с тремя шлангами разного калибра испытывает несимметричную нагрузку: толстый шланг тянет сильнее тонкого. При размягчении полипропилена корпус может повести в сторону более нагруженного штуцера. До 80 °C — материал держит, выше — деформация становится вопросом времени.

Химическая стойкость — стандартная для полипропилена: водные растворы, гликолевые теплоносители, разбавленные кислоты и щёлочи, спирты, буферы. Ароматика, хлорорганика, сильные окислители — за пределами допуска.

Характеристики

• Номинальный наружный диаметр: 10 / 11 / 12 мм
• Наружный диаметр гребня (макс. / мин.): 11,5 / 9,9 мм
• Наружный диаметр бороздки (макс. / мин.): 10,7 / 9,8 мм
• Внутреннее отверстие: 5,5 мм
• Угол разветвления: 120°
• Конфигурация: Y-образная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Y-образный 120°, наружный диаметр 10/11/12 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
