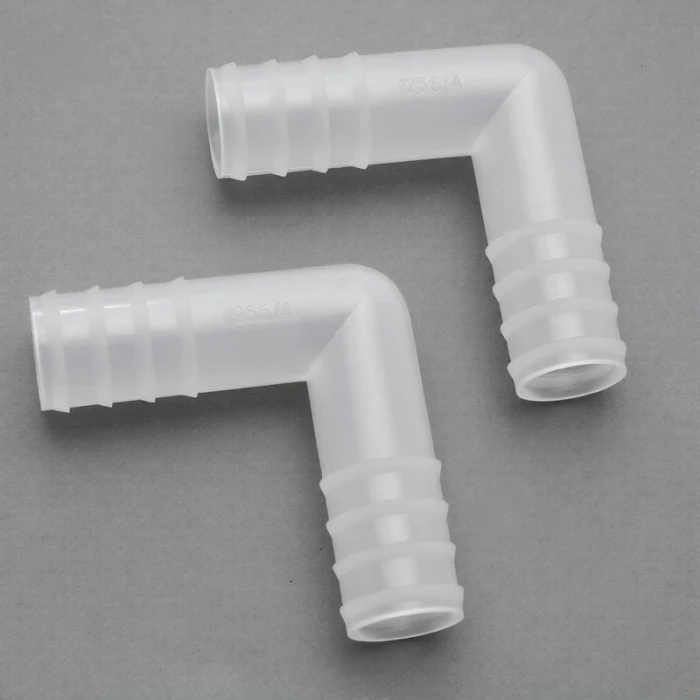

Переходник Г-образный, наружный диаметр 16, п/п, Kartell, уп.10 шт

Максимальный калибр угловых переходников Kartell. Шестнадцать миллиметров снаружи, 11,6 мм внутри — проходное сечение свыше 105 мм². Арматура для основных магистралей, где шланг уже больше похож на рукав, а поток измеряется вёдрами в минуту. Согнуть такой шланг под прямым углом руками — невозможно физически. Он либо заломится, либо вырвется из рук и хлестнёт по столу, разбрасывая воду. Г-образный переходник превращает этот цирк в аккуратное инженерное соединение.

Где без шестнадцатки не обойтись

Мощные чиллеры. Промышленные ротационные испарители. ЯМР-спектрометры с водяным охлаждением магнита. Рентгеновские генераторы. Плазменные горелки ИСП-спектрометров. Всё оборудование, которое выделяет киловатты тепла и требует десятки литров охлаждающей жидкости в минуту. Штуцеры на таких приборах — 14–16 мм, и шланги соответствующие. Каждый поворот трассы — угловой переходник.

Типичная ситуация: чиллер стоит под столом, прибор — на столе. Шланг от чиллера идёт горизонтально, потом должен подняться вертикально к штуцеру прибора. Перегнуть шестнадцатимиллиметровый армированный шланг — значит перекрыть поток. Г-образный переходник — шланг плавно уходит вверх, сечение полное, насос чиллера не работает против передавленного рукава.

Внутри — 11,6 мм

Чуть меньше, чем у Т-образного аналога того же наружного диаметра (12,1 мм). Полмиллиметра забрала стенка на изгибе — в угловом переходнике канал делает поворот внутри корпуса, и на внутреннем радиусе толщина стенки должна быть больше, чтобы выдерживать давление. Разница в проходном сечении — процентов десять. На практике незаметна: потеря расхода на одном угловом переходнике при нормальных лабораторных давлениях — доли процента.

Монтаж крупного калибра

На шестнадцати миллиметрах монтаж — отдельная операция, а не «натянул и забыл». Шланг жёсткий, штуцер крупный, усилие насадки — ощутимое. Гребень 15,6 мм, бороздка 14,6 мм — миллиметр перепада, и каждый зубчик нужно протолкнуть через край трубки.

Без прогрева — не стоит даже начинать. Конец шланга в горячую воду на минуту, можно в кипяток — быстрее размягчится. Штуцер смазать глицерином. Надевать с упором: переходник — в тиски или в руку напарника, шланг — обеими руками, вращательным движением. После остывания — хомут. На шестнадцатимиллиметровом угловом переходнике хомут — не перестраховка, а единственная гарантия, что соединение не разойдётся. Давление внутри плюс вес шланга плюс вибрация от насоса — всё это работает на срыв трубки.

Червячный хомут из нержавейки — оптимально. Пружинный — тоже работает, но на толстом шланге его сложнее установить. Проволочный — только как временная мера.

Полипропилен на пределе размерной линейки

Автоклавирование допускается. 121 °C, стандартный цикл. Для стерилизуемых биотехнологических линий крупного сечения — безальтернативный вариант в пластике. Металлические угловые фитинги того же калибра стоят в несколько раз дороже и требуют резьбовых соединений, ФУМ-ленты, ключей.

Рабочая температура при постоянной эксплуатации — тот же вопрос, что и у четырнадцатки, но острее. Крупный переходник несёт больше нагрузки от тяжёлого шланга. При размягчении полипропилена выше 90 °C угол деформируется быстрее, чем у мелких калибров — просто потому что рычаг больше. До 80 °C — спокойно. 80–95 °C — допустимо при надёжной фиксации обоих плеч хомутами к штативу или кронштейну, чтобы шланг не тянул переходник. Выше — металл.

Химическая совместимость — полипропилен без изменений: вода, гликолевые антифризы, солевые растворы, разбавленные кислоты и щёлочи. Для основных лабораторных теплоносителей и охлаждающих жидкостей — полная совместимость.

Характеристики

• Номинальный наружный диаметр: 16 мм
• Наружный диаметр гребня: 15,6 мм
• Наружный диаметр бороздки: 14,6 мм
• Внутреннее отверстие: 11,6 мм
• Конфигурация: Г-образная (90°)
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Г-образный, наружный диаметр 16 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
