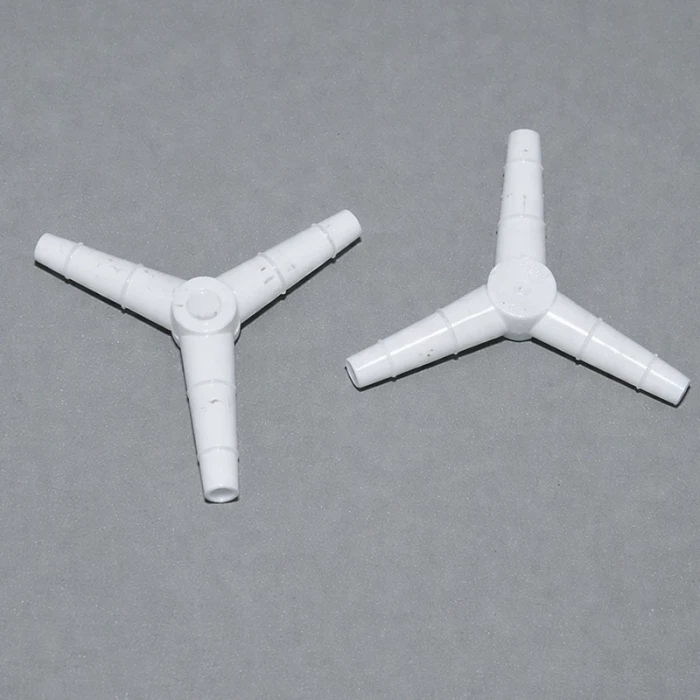

Переходник Y-образный, наружный диаметр 6/7/8, 120 градусов, п/п, Kartell, уп.10 шт

Средний калибр, три разных штуцера

Шесть, семь, восемь — три диаметра на одном переходнике. Y-образный, угол разветвления 120°. Та же концепция, что и у младшей четвёрки-пятёрки-шестёрки, но масштаб крупнее: внутренний канал 2,7 мм, проходное сечение почти вдвое больше. Переходник для систем, где потоки уже не капиллярные, а вполне ощутимые — десятки и сотни миллилитров в минуту.

Три диаметра — одна деталь

Суть Y-переходника с разнокалиберными штуцерами — объединение или разделение потоков между трубками разного сечения. В лабораторной практике это встречается сплошь и рядом. Насос качает через восьмёрку, а к двум потребителям идут шестёрка и семёрка. Или обратная ситуация: два источника — реагент и носитель — сводятся в одну линию перед реактором, и каждая ветка имеет свой диаметр, подобранный под свой расход.

Без такого переходника задача решается комбинацией из тройника и двух редуцирующих муфт. Три соединения вместо одного — три точки потенциальной протечки, три мёртвых объёма, лишние сантиметры тракта. Y-образник с тремя диаметрами — элегантное решение в одном корпусе.

Гидродинамика под 120°

Тупой угол разветвления — главное отличие от Т-образного тройника. Поток не бьётся в перпендикулярную стенку, а плавно расходится на два русла. Потери давления на разветвлении — минимальные. Мёртвых зон, где застаивается жидкость или скапливаются пузырьки, практически нет.

Для газовых линий это критично. Пузырёк воздуха, застрявший в мёртвой зоне Т-образного тройника, рано или поздно сорвётся и улетит по линии — в детектор, в реактор, в измерительную ячейку. Y-переходник такой проблемы не создаёт: геометрия обтекаемая, газ проходит без ловушек.

Для жидкостных систем — менее критично, но тоже полезно. Особенно при работе с вязкими средами, суспензиями, эмульсиями: всё, что может осесть или расслоиться в застойной зоне, через Y-переходник проходит без задержки.

Размеры штуцеров

Минимальный гребень — 5,5 мм (шестимиллиметровый штуцер), максимальный — 7,2 мм (восьмимиллиметровый). Бороздки — 5,2 и 7,0 мм соответственно. Зубчатый профиль на каждом штуцере рассчитан на трубку своего калибра:

• Штуцер 6 мм — под трубку внутренним диаметром 5–5,5 мм.
• Штуцер 7 мм — под трубку 6–6,5 мм.
• Штуцер 8 мм — под трубку 7–7,5 мм.

Канал 2,7 мм одинаковый на всех трёх штуцерах — расход определяется не наружным диаметром, а внутренним сечением канала. Разные наружные размеры штуцеров нужны исключительно для стыковки с трубками разного калибра, которые уже существуют в системе.

Где пригождается

Обвязка перистальтических насосов. Насос работает с трубкой одного диаметра — скажем, восьмёрка. На выходе поток нужно разделить: часть уходит в реактор через семёрку, часть — на рециркуляцию через шестёрку. Y-переходник стоит сразу после насоса и работает как распределительный узел.

Аналитические проточные системы. Два реагентных потока разного расхода объединяются перед смесительным змеевиком. Реагент с бо́льшим расходом — через восьмёрку, с меньшим — через шестёрку, объединённый поток уходит через семёрку. Соотношение расходов задаётся диаметрами подающих трубок и скоростями насосов, а переходник просто обеспечивает точку слияния.

Системы пробоподготовки. Проба и разбавитель сводятся через Y-переходник в одну линию, идут через смесительную спираль и попадают в детектор. Разные диаметры штуцеров позволяют использовать трубки, оптимальные для каждого компонента — без промежуточных переходников.

Полипропилен — коротко

Автоклавируется. Химически стоек к водным средам, разбавленным кислотам и щелочам, спиртам, буферам. Хлорорганика и ароматика — нет. Рабочая температура в длительном режиме — до 80 °C. Для этого калибра ограничение редко актуально: системы с трубками 6–8 мм обычно работают при комнатной температуре или чуть выше.

Характеристики

• Номинальный наружный диаметр: 6 / 7 / 8 мм
• Наружный диаметр гребня (макс. / мин.): 7,2 / 5,5 мм
• Наружный диаметр бороздки (макс. / мин.): 7,0 / 5,2 мм
• Внутреннее отверстие: 2,7 мм
• Угол разветвления: 120°
• Конфигурация: Y-образная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Y-образный 120°, наружный диаметр 6/7/8 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
