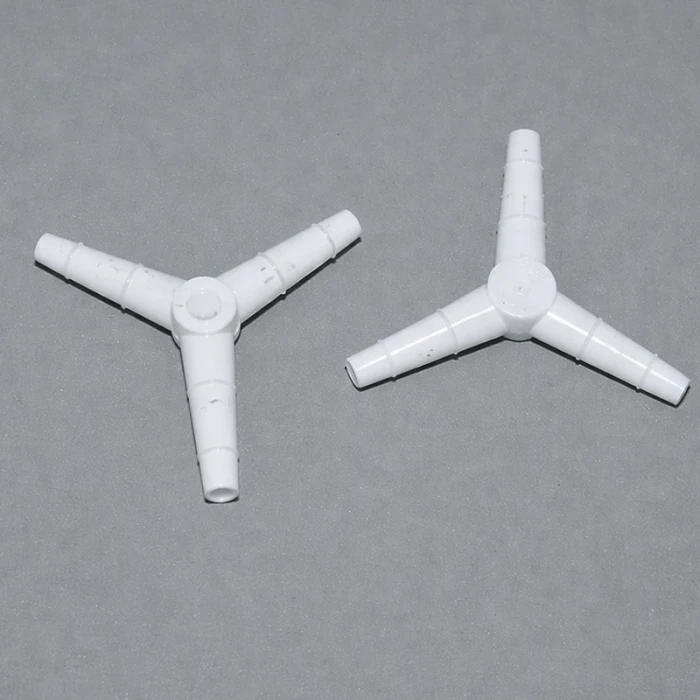

Переходник Y-образный, наружный диаметр 4/5/6, 120 градусов, п/п, Kartell, уп.10 шт

Y-образный — не тройник, а нечто другое

На первый взгляд Y-переходник похож на обычный Т-образный. Три штуцера, три трубки, разветвление потока. Но угол между отводами — 120° вместо 90°, и это меняет гидродинамику принципиально. Поток входит в один штуцер и делится на два, расходящихся под тупым углом. Без резкого поворота, без «удара» струи в стенку, без завихрений на перпендикулярном ответвлении. Для ламинарных микропотоков — а на калибре 4–6 мм других обычно не бывает — это означает более равномерное распределение жидкости или газа между ветками.

Три диаметра в одном переходнике

Вот что делает этот Y-переходник по-настоящему необычным: штуцеры разного размера. Один — 4 мм, второй — 5 мм, третий — 6 мм. Это не тройник-разветвитель с одинаковыми выходами, а переходник-редуктор с разделением. Вошёл поток через шестёрку — вышел через пятёрку и четвёрку. Или наоборот: два тонких потока объединились в один толстый.

Зачем так? Потому что в реальных системах трубки на разных участках — разного диаметра. От насоса идёт шестимиллиметровая, к одному детектору нужна пятёрка, к другому — четвёрка. Без переходника с разными штуцерами пришлось бы ставить тройник плюс два редуцирующих переходника. Три детали вместо одной, три лишних соединения, три точки потенциальной утечки. Y-образник Kartell решает всё одной деталью.

Размеры в деталях

Внутренний канал — 1,5 мм на всём протяжении, независимо от наружного диаметра штуцера. Стенки на шестимиллиметровом конце толще, на четвёрке — тоньше, но проходное сечение одинаковое. Это важно: поток не ускоряется и не замедляется при переходе от одного штуцера к другому. Гидравлическое сопротивление определяется только длиной канала и углом разветвления, а не разницей в наружных размерах.

Зубчатый профиль — на каждом штуцере свой. На четвёрке: гребень 4,1 мм, бороздка 3,8 мм. На пятёрке и шестёрке — пропорционально крупнее, максимальный гребень 5,1 мм, минимальная бороздка 4,7 мм. Каждый штуцер рассчитан на трубку своего диаметра: четвёрка — под трубку 3–3,5 мм, шестёрка — под 5–5,5 мм. Универсальность переходника не в том, что «любая трубка подойдёт», а в том, что три разные трубки подойдут одновременно.

Где это реально работает

Проточно-инжекционный анализ. Линия носителя — шестимиллиметровая трубка от насоса. После Y-переходника поток делится: пятёрка уходит к реакционному змеевику, четвёрка — к байпасу или линии сброса. Разные диаметры на выходах позволяют грубо задать соотношение расходов без дополнительных дросселей — тонкая трубка пропускает меньше.

Газовая хроматография. Подвод газа-носителя разделяется на две колонки разного сечения. Колонка с меньшим внутренним диаметром подключена через четвёрку, с бóльшим — через пятёрку. Расход распределяется пропорционально сопротивлению каждой ветки.

Микробиотехнология. Подача питательной среды в два микроферментёра разного объёма от одного насоса. Ферментёр побольше получает поток через более толстую трубку, поменьше — через тонкую. Автоклавируемость полипропилена позволяет стерилизовать переходник в сборе со всей линией.

Учебные стенды по гидравлике. Демонстрация закона неразрывности потока и распределения расхода в разветвлённых системах. Y-переходник с разными диаметрами — наглядный элемент для такого эксперимента.

Угол 120° — практический смысл

На Т-образном переходнике боковой отвод перпендикулярен основному потоку. Жидкость «ударяется» в стенку и разворачивается на 90°. На Y-образном — расходится плавно, под тупым углом. Меньше турбулентность, меньше потери давления на разветвлении, меньше пузырьков воздуха застревает в мёртвых зонах. Для газовых линий последнее особенно актуально: пузырёк в детекторе хроматографа — это ложный пик на хроматограмме и потерянный анализ.

Характеристики

• Номинальный наружный диаметр: 4 / 5 / 6 мм
• Наружный диаметр гребня (макс. / мин.): 5,1 / 4,1 мм
• Наружный диаметр бороздки (макс. / мин.): 4,7 / 3,8 мм
• Внутреннее отверстие: 1,5 мм
• Угол разветвления: 120°
• Конфигурация: Y-образная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Y-образный 120°, наружный диаметр 4/5/6 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
