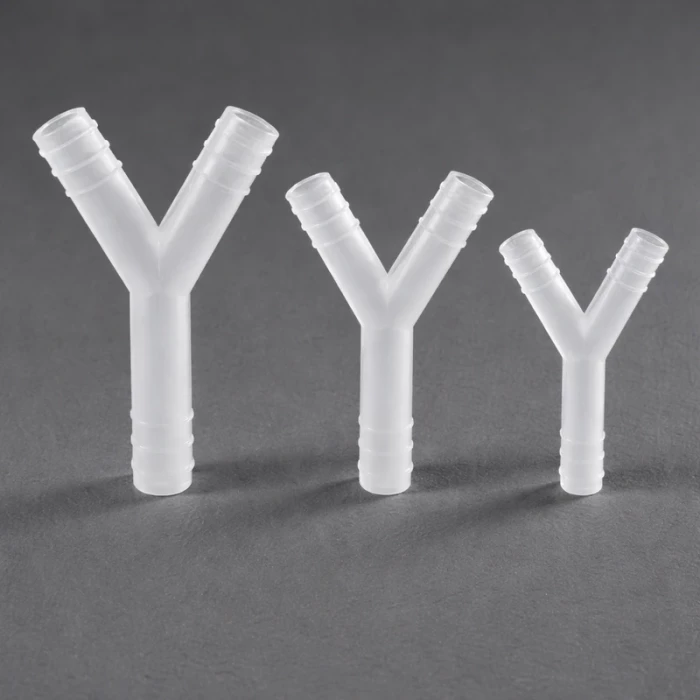

Переходник Y-образный, наружный диаметр 16, п/п, Kartell, уп.5 шт

Максимальный размер в линейке симметричных Y-образных переходников. Три штуцера по 16 мм, внутренний канал 11,9 мм, проходное сечение каждого — около 111 мм². Это арматура для центральных магистралей, где через одну точку проходит весь поток системы: основная линия от чиллера, магистраль вакуумного насоса, коллектор сжатого воздуха. Делить такой поток нужно аккуратно — и Y-профиль справляется с этим лучше, чем любой тройник.

Зачем делить поровну на большом расходе

При расходах десять-пятнадцать литров в минуту неравномерность деления потока на Т-образном тройнике — уже не теоретическая проблема. Один прибор охлаждается нормально, второй перегревается и уходит в защиту. Один пост вакуумной линии работает, второй еле тянет. Начинается подбор длин трубок, установка дросселей, балансировка системы — часы работы и дополнительная арматура.

Y-переходник снимает вопрос геометрически. Оба выхода одинаковы, расположены симметрично относительно входа. Поток делится пополам за счёт конструкции, а не за счёт ухищрений при монтаже. Поставил, подключил, работает. Конечно, если трубки на выходах разной длины или разного диаметра — баланс нарушится, но это уже ошибка проектирования, а не дефект переходника.

Канал 11,9 мм — что это в цифрах

Сечение одного канала — 111 мм². Два выхода — суммарно 222 мм². Вход — 111 мм². Переходник не создаёт бутылочного горлышка на выходе: каждая ветка имеет то же сечение, что и основная магистраль. Ограничение — на входе, и это правильная логика для любого разветвителя. Насос или чиллер задаёт расход, переходник его не режет.

Для вакуумных систем: две колбы подключены через Y-переходник к одному насосу. Каждая ветка — 111 мм² проходного сечения, магистраль к насосу — столько же. Потери вакуума на разветвлении минимальны, оба рабочих места получают одинаковое разрежение. На Т-образном тройнике того же калибра дальнее рабочее место всегда проигрывает ближнему — геометрия потока несимметрична.

Монтаж — отдельная история

Шестнадцатимиллиметровый шланг — это серьёзный рукав. Силиконовый толстостенный, армированный ПВХ, иногда даже резиновый — жёсткий, тяжёлый, сопротивляющийся любым попыткам натянуть его на штуцер. На этом калибре горячая вода перед монтажом — не рекомендация, а обязательный этап, без которого сборка невозможна физически.

Кипяток, минута выдержки, глицерин на штуцер. Надевать быстро, пока шланг не остыл — после остывания он обожмёт зубчики мёртвой хваткой. Хомут — немедленно, на каждый штуцер. Червячный, нержавеющий, затянутый отвёрткой с контролируемым усилием. Перетянуть — продавить стенку полипропиленового штуцера. Недотянуть — шланг сорвёт при первом скачке давления.

Три шланга по 16 мм на одном переходнике — конструкция, которая весит прилично и тянет корпус во все стороны. Закрепить хотя бы один шланг на штативе или кронштейне рядом с переходником — разгрузить корпус, продлить ему жизнь. Висящий в воздухе Y-переходник с тремя провисающими рукавами — верный путь к деформации корпуса через несколько месяцев.

Пять штук и реальный расход

Упаковка по пять — стандарт для крупных переходников Kartell. Расход штучный: два переходника на систему охлаждения с двумя потребителями, один на вакуумную разводку. Пять штук — это две с половиной системы. Для лаборатории с одним-двумя крупными приборами — запас на годы. Для оснащения нового помещения с нуля — возможно, понадобится вторая упаковка.

Менять Y-переходники приходится нечасто. Корпус массивный, ломаться в нём нечему. Единственная причина замены — деградация полипропилена от длительного контакта с горячим теплоносителем. Материал дубеет, теряет упругость, зубчики перестают обеспечивать прежнее зацепление со шлангом. Процесс медленный — год-два при рабочей температуре 70–80 °C, дольше при комнатной.

Температура и химия

Автоклавирование при 121 °C — многократно, без деформации. Длительная эксплуатация — до 80 °C уверенно, до 90 °C с оговорками. Выше — корпус постепенно размягчается, углы между штуцерами расходятся, геометрия системы нарушается. Для высокотемпературных масляных контуров — только металлическая арматура.

Химическая совместимость: вода, гликолевые антифризы, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для всех стандартных лабораторных теплоносителей и охлаждающих жидкостей — полная совместимость. Хлорированные и ароматические растворители, концентрированные окислители — за пределами допуска полипропилена.

Характеристики

• Номинальный наружный диаметр: 16 мм (все три штуцера)
• Внутреннее отверстие: 11,9 мм
• Конфигурация: Y-образная, симметричная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 5 шт.

Комплектация

1. Переходник Y-образный, наружный диаметр 16 мм — 5 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
