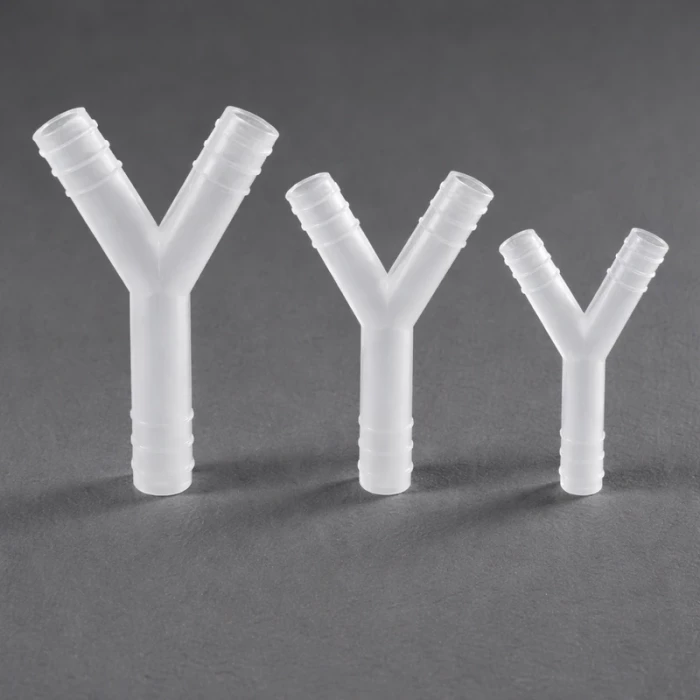

Переходник Y-образный, наружный диаметр 14, п/п, Kartell, уп.5 шт

Четырнадцать миллиметров на всех трёх штуцерах, канал внутри — 9,7 мм. Проходное сечение около 74 мм² — масштаб магистральных линий. Охлаждение мощного оборудования, разводка теплоносителя от промышленного термостата, центральный вакуумный коллектор. Симметричный Y-профиль делит поток ровно пополам — или объединяет два равных потока в один, зависит от направления.

Почему именно симметричный на крупном калибре

На четырнадцати миллиметрах разница между T-образным и Y-образным разветвлением — не академический вопрос, а практический. Расход через такой переходник — литры в минуту. На Т-образном тройнике боковой отвод при таком расходе получает процентов 30–40 от входящего потока, прямой — остальное. Баланс между ветками приходится выставлять вентилями, подбором длин трубок, дросселями. На Y-переходнике оба выхода геометрически равноправны — и если трубки одинаковые, потоки делятся 50/50 без какой-либо регулировки.

Два одинаковых холодильника. Два реактора с рубашками. Два контура охлаждения на одном приборе. Везде, где «поровну» — не пожелание, а требование, симметричный Y-переходник справляется лучше любого тройника.

9,7 мм проходного канала

Почти сантиметр. На входе — полный поток от насоса или чиллера. На выходе — два потока, каждый с тем же сечением канала. Суммарная пропускная способность выходов вдвое выше входа — то есть узким местом является вход, а не разветвление. Это правильно: давление на выходах не проседает, оба потребителя работают в номинальном режиме.

Для вакуумных систем логика обратная: два входа (рабочие места) и один выход (к насосу). Сечение магистрали к насосу — 74 мм², сечение каждого ответвления — столько же. Насос не дросселируется, вакуум на рабочих местах соответствует паспортному значению насоса за вычетом потерь в трубках.

Сборка — дело серьёзное

Три четырнадцатимиллиметровых штуцера — три толстых жёстких шланга. Монтаж без прогрева невозможен ни с каким материалом трубок, кроме тонкостенного силикона. А тонкостенный силикон на таком давлении и расходе — рискованный выбор. Значит — толстостенный силикон или армированный ПВХ, и значит — горячая вода, глицерин, терпение.

Порядок сборки проверенный: первый шланг — на любой штуцер, сразу хомут. Второй — на противоположный (если Y-переходник лежит буквой Y, то на один из двух верхних рожков). Третий — последний свободный. Хомуты — на все три, сразу после насадки каждого шланга, не откладывая. На четырнадцатимиллиметровом переходнике шланг без хомута — бомба замедленного действия. Не вопрос «соскочит ли», а вопрос «когда».

Температурные рамки

Автоклавирование — да, 121 °C, кратковременно, без последствий для формы и размеров. Многократно.

Постоянная эксплуатация — отдельная тема. Четырнадцатимиллиметровый Y-переходник стоит, как правило, на контуре термостата. И вот тут нужно чётко понимать температуру теплоносителя. До 70 °C — спокойно, запас есть. 70–80 °C — рабочий диапазон, полипропилен справляется. 80–90 °C — серая зона. Корпус под нагрузкой от трёх тяжёлых шлангов постепенно деформируется. Не за день и не за неделю — за месяцы. Но деформируется. Угол между штуцерами уходит, шланги перекашиваются, система начинает выглядеть неопрятно, а потом и работать нестабильно. Выше 90 °C — только металлическая арматура, без вариантов.

Пять штук — и почему хватает

Крупные симметричные Y-переходники используются штучно. На одну систему охлаждения уходит два переходника — на подачу и на обратку. На вакуумную разводку — ещё один. Пять штук в упаковке закрывают две полных системы с запасной деталью в резерве. Теряться им негде: деталь размером с палец, весом в десятки граммов, ярко-белая на фоне тёмных шлангов. Ломаются редко — массивный корпус, нет тонких перемычек. Основная причина замены — старение полипропилена через два-три года непрерывной работы при повышенной температуре.

Характеристики

• Номинальный наружный диаметр: 14 мм (все три штуцера)
• Внутреннее отверстие: 9,7 мм
• Конфигурация: Y-образная, симметричная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 5 шт.

Комплектация

1. Переходник Y-образный, наружный диаметр 14 мм — 5 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Возможна стерилизация радиационным излучением.
3. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
