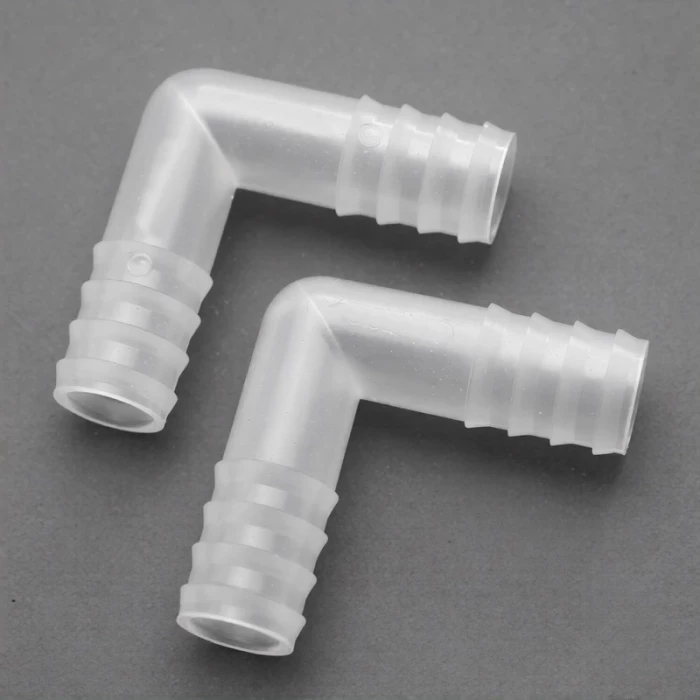

Переходник Г-образный, наружный диаметр 14, п/п, Kartell, уп.10 шт

Четырнадцатимиллиметровый угол. Внутри — канал 10,5 мм, проходное сечение около 87 мм². Переходник для тех линий, где поток нельзя тормозить на повороте: магистрали охлаждения мощных приборов, циркуляционные контуры термостатов, основные газовые коллекторы. Толстый шланг на таком диаметре не гнётся под 90° — он ломается пополам. Г-образный переходник заменяет изгиб жёстким коленом с полным сохранением живого сечения.

Почему именно 14 мм оказывается ходовым

Штуцеры циркуляционных термостатов, криостатов и чиллеров среднего класса — обычно 12 или 14 мм. Это не совпадение, а инженерный стандарт: при расходе теплоносителя три-восемь литров в минуту шланг 12–14 мм обеспечивает приемлемую скорость потока без избыточного гидравлического сопротивления. И угловые переходники того же калибра — логичная часть обвязки.

На практике при монтаже термостатирующего контура реактора нужно минимум два поворота: один на входе в рубашку, один на выходе. Часто — больше: обвод штатива, заход за заднюю стенку вытяжного шкафа, подъём от пола к прибору. Четыре-шесть угловых переходников на один контур — обычное дело.

Канал 10,5 мм — что через него идёт

Вода из чиллера. Гликолевый теплоноситель из криостата. Силиконовое масло из высокотемпературной бани. Сжатый воздух от компрессора. Вакуум от насоса. Всё это — реальные рабочие среды, которые проходят через четырнадцатимиллиметровые угловые переходники каждый день в сотнях лабораторий.

Проходное сечение 87 мм² — в полтора раза больше, чем у двенадцатки. Разница заметна на длинных контурах: два-три метра шланга плюс четыре поворота — и суммарное сопротивление тракта начинает ощущаться. Чем крупнее переходники, тем меньше потери давления на каждом колене, тем выше фактический расход на выходе. Для охлаждения приборов, чувствительных к перегреву, — рентгеновских трубок, лазерных головок, индукционных катушек — каждый процент расхода имеет значение.

Штуцер и монтаж

Гребень — 13,7 мм, бороздка — 12,6 мм. Перепад 1,1 мм. Шланг с внутренним диаметром 12–13 мм садится плотно, зубчики держат уверенно. Но на четырнадцатимиллиметровом штуцере начинается территория, где руками монтировать трудно. Особенно армированный ПВХ.

Рабочая последовательность, проверенная практикой:

• Конец шланга — в горячую воду на 30–40 секунд.
• Штуцер — капля глицерина или жидкого мыла.
• Надевать вращательным движением, проталкивая шланг до упора, чтобы все гребни оказались внутри.
• Дать остыть — шланг обожмёт зубчики при усадке.
• Затянуть хомут поверх соединения.

Хомут на четырнадцатимиллиметровом угловом переходнике — не опция, а обязательный элемент. Г-образное соединение испытывает крутящий момент от натяжения шланга, и без механической фиксации рано или поздно трубка провернётся на штуцере или сползёт с него.

Материал — возможности и границы

Полипропилен выдерживает автоклавирование при 121 °C — для биотехнологических линий, фармацевтических контуров, стерильных систем подачи. Многократно, без потери формы и размеров.

Постоянная рабочая температура — вопрос, который на четырнадцати миллиметрах встаёт чаще, чем на мелких размерах. Причина проста: крупные переходники стоят на контурах термостатов, а термостаты бывают горячие. Водяной контур до 80 °C — штатный режим. Масляный контур на 120 °C — полипропилен уже не вариант, нужен металл или фторопласт. Между 80 и 100 °C — серая зона: работает, но переходник постепенно теряет жёсткость, угол может деформироваться под весом шланга. Если система работает в этом диапазоне постоянно — стоит проверять геометрию переходников раз в пару месяцев.

Химическая стойкость — без сюрпризов: вода, гликоли, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для подавляющего большинства теплоносителей и охлаждающих жидкостей — полностью совместим.

Характеристики

• Номинальный наружный диаметр: 14 мм
• Наружный диаметр гребня: 13,7 мм
• Наружный диаметр бороздки: 12,6 мм
• Внутреннее отверстие: 10,5 мм
• Конфигурация: Г-образная (90°)
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Г-образный, наружный диаметр 14 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
