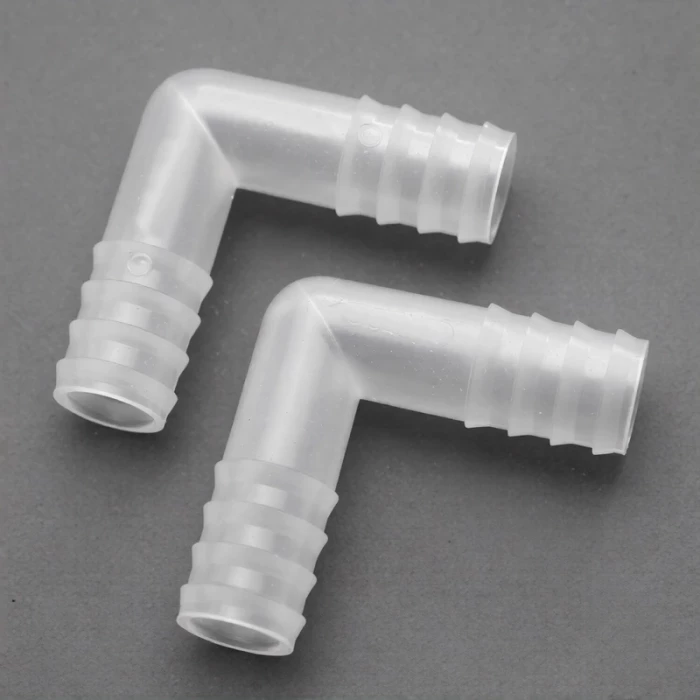

Переходник Г-образный, наружный диаметр 12, п/п, Kartell, уп.10 шт

Крупный угол для серьёзных линий

Двенадцатимиллиметровый Г-образный переходник — арматура для магистральных трубопроводов лабораторного масштаба. Охлаждение, циркуляция теплоносителя, вакуумные линии, дренаж — везде, где шланг должен повернуть на 90°, а перегнуть его без потери сечения уже невозможно. На двенадцати миллиметрах толстостенный ПВХ или армированный силикон при изгибе просто схлопывается — канал пережимается, насос работает в тупик, прибор перегревается. Угловой переходник решает проблему конструктивно: поток проходит внутри жёсткого полипропиленового корпуса, сечение на повороте не меняется.

Восемь миллиметров проходного канала

Внутренний диаметр — 8 мм, площадь сечения около 50 мм². Много это или мало? Для водяного охлаждения ротационного испарителя — с запасом. Для магистральной линии чиллера, обслуживающего три прибора — пограничное значение, зависит от расхода. Для вакуумной линии средней длины — достаточно, чтобы поворот не стал дросселем.

В любом случае — канал на повороте не сужается. Это главное отличие от перегнутого шланга, где на внутреннем радиусе изгиба стенка складывается и живое сечение может упасть до четверти от номинала. Переходник держит восемь миллиметров на всём протяжении — от входа до выхода.

Зубчатый профиль

Гребень — 11,8 мм, бороздка — 10,7 мм. Перепад 1,1 мм — самый агрессивный зубчатый профиль в двенадцатимиллиметровой линейке. Трубка с внутренним диаметром 10–11 мм насаживается с усилием, каждый гребень впечатывается в эластичный материал и работает как стопор. Три-четыре гребня на штуцере — суммарная удерживающая сила достаточная, чтобы соединение держалось при давлении до атмосферы без хомута.

С хомутом — надёжнее. На крупных Г-образных переходниках хомут не рекомендация, а правило. Угловое соединение испытывает комбинированную нагрузку: давление изнутри плюс механический момент от веса и натяжения шланга. Червячный хомут из нержавейки поверх трубки на каждом штуцере — и можно не думать об этом соединении до следующего обслуживания.

Практические ситуации

Подвод воды к холодильнику Димрота или шариковому холодильнику. Штуцер направлен вверх, водопроводный кран — в стене. Шланг идёт горизонтально от крана, потом должен нырнуть вниз к нижнему штуцеру холодильника. Без углового переходника — провисающая петля шланга, которая цепляет всё на свете. С переходником — компактный поворот, шланг идёт вертикально вниз вдоль штатива.

Вывод отработанного теплоносителя из рубашки реактора. Выходной штуцер смотрит горизонтально, а сливной шланг нужно увести вниз, в поддон или канализацию. Г-образный переходник на штуцере — шланг сразу уходит вниз, не болтается, не мешает доступу к запорной арматуре реактора.

Разводка за задней панелью приборов. Шланги охлаждения, газовые линии — всё приходит горизонтально из-под стола или из стенового короба, а штуцеры на приборе ориентированы вертикально или под углом. Каждый поворот — угловой переходник. На крупном аналитическом комплексе их может быть с десяток только на одном приборе.

Материал и ограничения

Полипропилен. Автоклавирование — без вопросов, 121 °C штатно. Температура постоянной эксплуатации — до 80 °C комфортно, до 95 °C допустимо с оговоркой: на угловом переходнике при размягчении полипропилена геометрия может «поплыть» под нагрузкой от натянутого шланга. Угол перестанет быть строго 90° — не катастрофа, но аккуратность сборки теряется.

Химия — стандартная для полипропилена: вода, солевые растворы, гликоли, разбавленные минеральные кислоты и щёлочи, спирты. Органические растворители — ограниченно. Сильные окислители — нет.

Характеристики

• Номинальный наружный диаметр: 12 мм
• Наружный диаметр гребня: 11,8 мм
• Наружный диаметр бороздки: 10,7 мм
• Внутреннее отверстие: 8,0 мм
• Конфигурация: Г-образная (90°)
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Г-образный, наружный диаметр 12 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
