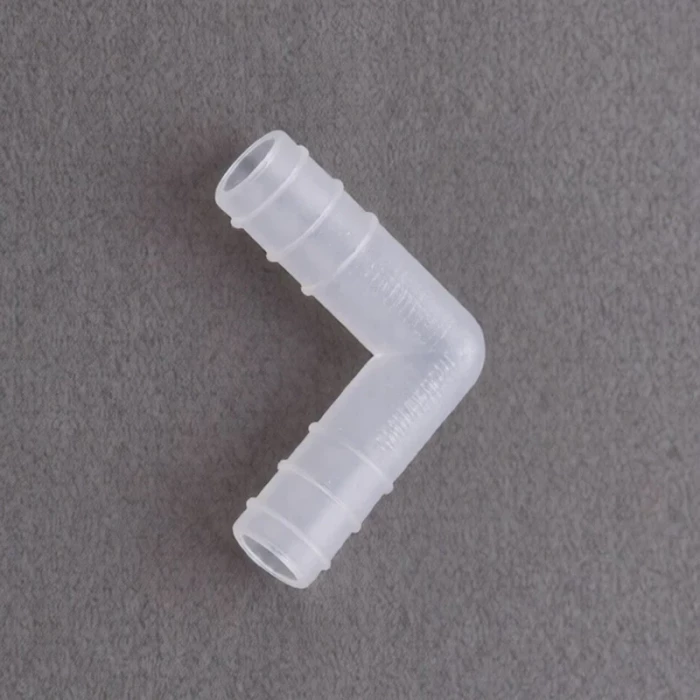

Переходник Г-образный, наружный диаметр 10, п/п, Kartell, уп.10 шт

Поворот потока на 90 градусов без перегиба шланга — ради этого и существуют Г-образные переходники. На десятимиллиметровом диаметре перегиб трубки — уже не мелкая неприятность, а реальная проблема: толстый шланг при принудительном изгибе складывается, канал сплющивается, расход падает вдвое-втрое. Угловой переходник сохраняет полное проходное сечение на повороте и убирает риск залома навсегда.

Внутри — шесть миллиметров

Канал 6 мм проходит через оба плеча переходника с поворотом под прямым углом внутри тела. Проходное сечение — около 28 мм², что сопоставимо с Т-образным аналогом того же наружного диаметра. Поток жидкости или газа проходит поворот с минимальными потерями. Да, на изгибе неизбежна турбулентность, но при лабораторных расходах — десятки-сотни миллилитров в минуту — это не критично.

Гребень — 9,9 мм, бороздка — 8,7 мм. Перепад больше миллиметра — самый выраженный зубчатый профиль во всей десятимиллиметровой линейке. Шланг с внутренним диаметром 8–9 мм фиксируется жёстко. На угловом переходнике это особенно важно: трубка тянет штуцер вбок, пытается развернуть соединение, и если зацепление слабое — сползёт именно в тот момент, когда отвернёшься.

Когда нужен именно угол, а не петля

Подключение холодильника к водопроводу. Кран смотрит вниз или вбок, штуцер холодильника — вверх. Между ними — метр шланга. Можно сделать петлю, но петля провисает, собирает конденсат, занимает место. Г-образный переходник на выходе крана — шланг сразу идёт горизонтально к прибору, чисто и компактно.

Обвязка реактора с рубашкой. Вход теплоносителя — снизу, вывод — сбоку. Шланг от термостата идёт горизонтально на уровне стола. Без углового переходника на входном штуцере реактора шланг придётся изгибать вниз, он провиснет до пола, зацепится за ногу или колесо стула. Переходник — и шланг уходит под стол аккуратной горизонталью.

Задняя панель аналитических приборов. Атомно-абсорбционные спектрометры, ИСП-эмиссионники, масс-спектрометры — у всех сзади клубок шлангов и трубок. Штуцеры охлаждения развёрнуты в разные стороны. Угловые переходники позволяют направить каждый шланг по кратчайшему пути, не превращая заднюю стенку прибора в гнездо из переплетённых рукавов.

Монтаж на десятке

Силиконовый шланг — надевается руками, без прогрева. Натяг ощутимый, но комфортный. ПВХ стенкой 2 мм — уже жёстче, лучше прогреть конец в горячей воде. После остывания пластик обжимает зубчики плотнее, чем силикон, — фиксация крепче, но и демонтаж сложнее.

На Г-образном переходнике есть нюанс, которого нет на прямых и тройниках: момент вращения. Если шланг натянут и пытается выпрямиться — он крутит переходник, разворачивает угол. Свободно висящий переходник провернётся в трубке и встанет не под 90°, а как ему удобно. Фиксировать нужно оба конца: трубки на обоих штуцерах должны быть натянуты достаточно плотно, чтобы переходник не вращался. Или — закрепить одно плечо на штативе хомутом.

Полипропилен — что можно, что нет

Автоклавирование — да, 121 °C, штатный цикл. Форма сохраняется, зубчики не оплавляются. Для биотехнологических линий — необходимое свойство.

Длительная работа с горячим теплоносителем — до 80 °C без оговорок. Выше — полипропилен размягчается, переходник под нагрузкой от натянутого шланга может деформироваться. Поворот угла «поплывёт» — вместо 90° получится 85° или 95°. Функционально некритично, но если геометрия системы рассчитана жёстко — неприятно.

Химическая совместимость стандартная: вода, водные растворы, гликолевые теплоносители, разбавленные кислоты и щёлочи, спирты. Хлорорганика, ароматика, концентрированные окислители — нет.

Характеристики

• Номинальный наружный диаметр: 10 мм
• Наружный диаметр гребня: 9,9 мм
• Наружный диаметр бороздки: 8,7 мм
• Внутреннее отверстие: 6,0 мм
• Конфигурация: Г-образная (90°)
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник Г-образный, наружный диаметр 10 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
