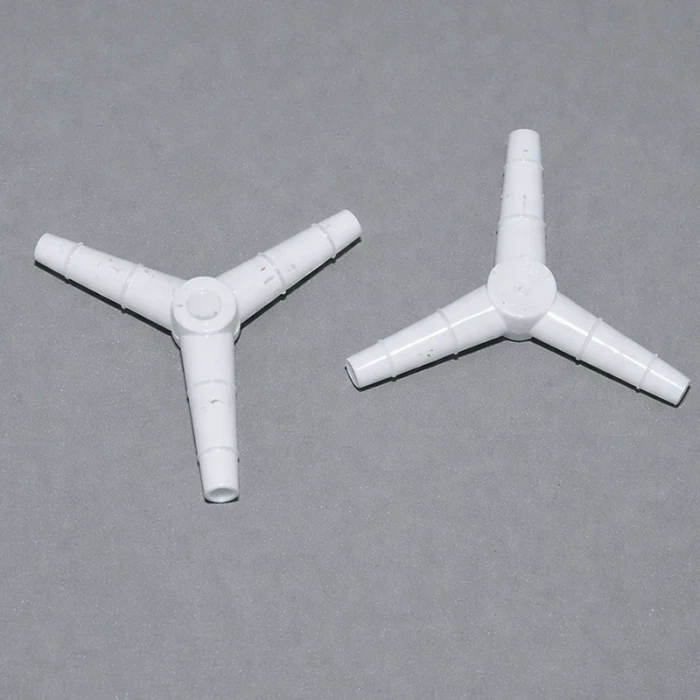

Переходник Y-образный, наружный диаметр 8/9/10, 120 градусов, п/п, Kartell, уп.10 шт
Восемь, девять, десять миллиметров. Крупнейший Y-образный переходник Kartell с разнокалиберными штуцерами. Внутренний канал — 4,7 мм, проходное сечение около 17 мм². Здесь уже не капиллярные аналитические тракты, а системы с реальным расходом: охлаждение, циркуляция, подача сред, распределение газов. Угол разветвления 120° — плавное деление потока без резких поворотов и застойных зон.
Разные штуцеры — под разные трубки в одной системе
Ситуация из жизни: от циркуляционного насоса идёт десятимиллиметровая трубка. Один потребитель подключён девяткой, второй — восьмёркой. Почему разные? Потому что так сложилось. Один прибор купили пять лет назад, комплектные трубки — 8 мм. Второй — новый, в комплекте девятка. Менять трубки на всей линии из-за одного разветвления — дорого и бессмысленно. Поставить Y-переходник 8/9/10 — одна деталь, тридцать секунд монтажа, проблема решена.
Или сознательный расчёт: подача основного потока через десятку, ответвление на байпас через восьмёрку — меньший диаметр ограничивает расход в обводной линии без дополнительного дросселя. Грубая регулировка геометрией трубопровода — приём старый, но рабочий.
Гидродинамика Y-профиля на крупном калибре
На мелких переходниках разница между T и Y — вопрос академический: потоки микролитровые, турбулентность минимальна в любом случае. На восьми-десяти миллиметрах — уже нет. Расходы в сотни миллилитров и литры в минуту, числа Рейнольдса подбираются к переходной зоне. Т-образное ответвление при таких расходах создаёт вихрь на входе в боковой штуцер — потеря давления, неравномерность распределения, вибрация потока.
Y-образный профиль под 120° эту проблему снимает. Поток расходится симметрично — ну, почти симметрично, с поправкой на разные диаметры штуцеров. Нет перпендикулярного удара, нет мёртвой зоны напротив бокового отвода, нет пульсации. Для чувствительных детекторов и датчиков на линии — заметная разница в стабильности сигнала.
Штуцеры и зацепление
Гребень максимальный — 9,2 мм (десятимиллиметровый штуцер), минимальный — 7,0 мм (восьмёрка). Бороздки — 8,8 и 6,9 мм соответственно. Зубчатый профиль на каждом штуцере подогнан под свой калибр трубки:
- Штуцер 8 мм — трубка с внутренним диаметром 7–7,5 мм.
- Штуцер 9 мм — трубка 8–8,5 мм.
- Штуцер 10 мм — трубка 9–9,5 мм.
На этих размерах силиконовые трубки ещё натягиваются руками. ПВХ — с прогревом. Армированные рукава — только после кипятка и с глицерином на штуцере. Хомуты желательны на всех трёх соединениях: Y-переходник под нагрузкой от трёх шлангов разного диаметра испытывает несимметричные силы, и без фиксации самый тонкий шланг рано или поздно сползёт первым.
Применение
Разводка охлаждения с переходом между калибрами. Магистральная линия от чиллера — десятка. Один прибор подключён девяткой, другой — восьмёркой. Y-переходник в точке разделения, без каскада из тройника и редуцирующих муфт.
Биотехнология. Два потока — основная среда и раствор добавки — объединяются перед входом в ферментёр. Среда идёт через десятку (большой расход), добавка — через восьмёрку (малый расход). Смешение происходит в переходнике, далее — через девятку в ферментёр. Автоклавируемость полипропилена — обязательное условие для таких линий.
Системы пробоотбора. Основная магистраль продолжает работать через крупный штуцер, а через малый отводится небольшая часть потока на анализатор. Расход в аналитической линии ограничен диаметром ответвления — дополнительный вентиль не нужен.
Полипропилен — стандартные рамки
Автоклавирование при 121 °C — многократно. Длительная эксплуатация до 80 °C — без ограничений. Химическая стойкость: вода, солевые растворы, гликоли, разбавленные кислоты и щёлочи, спирты, буферные системы. Хлорированная и ароматическая органика, концентрированные окислители — нет.
Характеристики
- Номинальный наружный диаметр: 8 / 9 / 10 мм
- Наружный диаметр гребня (макс. / мин.): 9,2 / 7,0 мм
- Наружный диаметр бороздки (макс. / мин.): 8,8 / 6,9 мм
- Внутреннее отверстие: 4,7 мм
- Угол разветвления: 120°
- Конфигурация: Y-образная
- Материал: полипропилен
- Автоклавирование: допускается
- Производитель: Kartell
- Упаковка: 10 шт.
Комплектация
- Переходник Y-образный 120°, наружный диаметр 8/9/10 мм — 10 шт.
2. Основные технические характеристики
| Номинальный наружный Ø, мм | Наружный Ø гребня, мм (макс/мин) | Наружный Ø бороздки, мм (макс/мин) | Ø отверстия, мм |
|---|---|---|---|
| 4 / 5 / 6 | 4,1 / 5,1 | 3,8 / 4,7 | 1,5 |
| 6 / 7 / 8 | 5,5 / 7,2 | 5,2 / 7,0 | 2,7 |
| 8 / 9 / 10 | 7,0 / 9,2 | 6,9 / 8,8 | 4,7 |
| 10 / 11 / 12 | 9,9 / 11,5 | 9,8 / 10,7 | 5,5 |
| 12 / 13 / 14 | 12,0 / 14,2 | 11,1 / 13,2 | 7,6 |
| 14 / 15 / 16 | 13,7 / 15,5 | 13,0 / 14,9 | 9,6 |
Дополнительная информация
- Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
- Возможна стерилизация радиационным излучением.
- Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
4. Требования безопасности
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведения об утилизации
Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.
6. Гарантии изготовителя
Гарантийный срок хранения — 5 лет.
Вид изделия | Переходник Y-образный |
Диаметр | 8 |
Материал | Полипропилен |
Срок годности | 5 лет |
Страна происхождения | Италия |
Дополнительная информация | Подлежит автоклавированию при +121°C. |
Производитель | Kartell |
