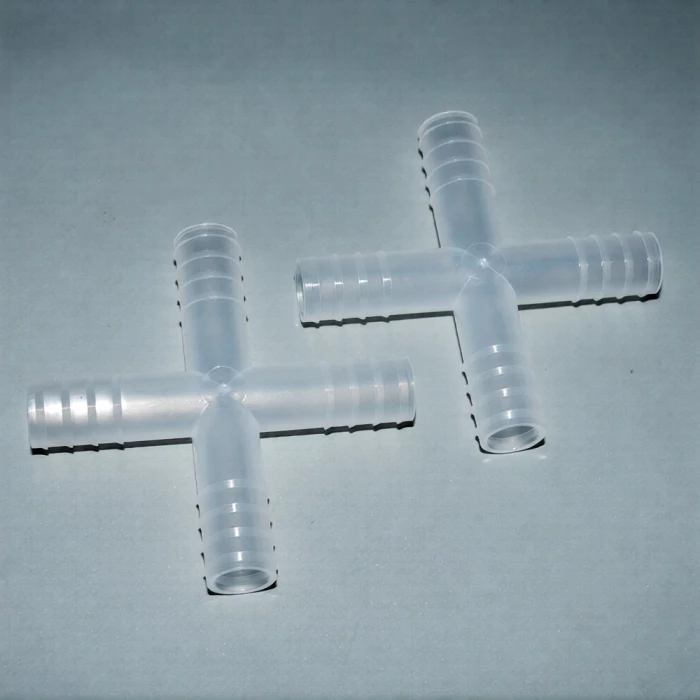

Переходник Х-образный, наружный диаметр 13.5, п/п, Kartell, уп.10 шт

Нестандартный калибр — и в этом его смысл

Тринадцать с половиной миллиметров. Не двенадцать, не четырнадцать — ровно посередине. Странный размер? Только на первый взгляд. Штуцеры приборов не всегда укладываются в круглые числа. Термостаты Julabo, Huber, Lauda, некоторые модели криостатов и ротационных испарителей — у части из них выходные патрубки именно 13–13,5 мм. И когда двенадцатимиллиметровая крестовина болтается в шланге, а четырнадцатимиллиметровая не влезает — нужен промежуточный размер. Kartell его делает.

Внутри — 9,5 мм

Проходное сечение каждого канала — около 71 мм². Серьёзный просвет, близкий к четырнадцатимиллиметровому Т-образному переходнику. Через крестовину такого калибра можно разводить циркуляционный контур на три ветки без заметного падения расхода в каждой. Или собирать обратку с трёх приборов в одну точку — и гнать теплоноситель в чиллер одним шлангом.

Гребень совпадает с номинальным наружным диаметром — 13,5 мм. Бороздка — 12,3 мм. Перепад 1,2 мм — агрессивный зубчатый профиль. Шланг внутренним диаметром 12 мм натягивается с ощутимым усилием и сидит мёртво. Каждый гребень работает как отдельный стопор, а их на штуцере несколько. Сорвать трубку давлением при нормальных лабораторных условиях — маловероятно, но хомуты всё равно обязательны: четыре нагруженных шланга на крестовине — слишком много переменных, чтобы полагаться только на трение.

Где конкретно встаёт 13,5 мм

Контуры термостатирования. Типичная задача: один циркуляционный термостат обслуживает три реактора с рубашкой. На выходе термостата — крестовина: один вход, три выхода на реакторы. На возврате — вторая крестовина: три обратки сходятся, один шланг уходит в термостат. Шланги 12–13 мм, крестовина 13,5 мм — размерное попадание без переходников и адаптеров.

Охлаждение аналитического оборудования. Три прибора на одном лабораторном столе, один кран с холодной водой. Крестовина на подаче, крестовина на сливе. Каждый прибор получает свою долю потока. Без крестовины — каскад из тройников, лишние метры шланга, клубок за задней стенкой стола.

Вакуумные коллекторы среднего масштаба. Три рабочих места подключены к одному мембранному насосу через крестовину. Канал 9,5 мм обеспечивает низкое сопротивление откачке — предельный вакуум на рабочих местах практически равен номиналу насоса.

Сборка — последовательность решает

Четыре штуцера, четыре шланга, один корпус, который крутится в руках. На тринадцати с половиной миллиметрах шланги уже тяжёлые и жёсткие, и если собирать без системы — получается борьба, а не монтаж. Проверенная последовательность:

• Прогреть все четыре конца шлангов в горячей воде.
• Надеть первый шланг — и сразу зафиксировать его на штативе или кронштейне. Крестовина теперь висит в пространстве, не болтается.
• Противоположный штуцер — второй шланг. Два противоположных шланга стабилизируют крестовину.
• Боковые — третий и четвёртый.
• Хомуты — на все четыре соединения, сразу после сборки, пока ничего не расстыковалось.

Полипропилен — границы применения

Автоклавирование — да, 121 °C, многократно. Форма и размеры сохраняются. Для стерилизуемых контуров в биотехнологии — подходит полностью.

Температура длительной эксплуатации — до 80 °C уверенно. Крестовина нагружена сильнее любого другого типа переходников: четыре плеча, четыре вектора силы. При размягчении полипропилена деформация накапливается быстрее, чем на тройнике или угле. Если контур работает при 90+ °C постоянно — переходник стоит проверять раз в месяц на предмет расхождения углов между штуцерами.

Химическая совместимость — стандартная полипропиленовая: вода, гликоли, буферы, разбавленные кислоты и щёлочи, спирты. Для теплоносителей и охлаждающих жидкостей — без ограничений. Хлорированные растворители, ароматика, окислители — нет.

Характеристики

• Номинальный наружный диаметр: 13,5 мм
• Наружный диаметр гребня: 13,5 мм
• Наружный диаметр бороздки: 12,3 мм
• Внутреннее отверстие: 9,5 мм
• Конфигурация: крестообразная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник крестообразный, наружный диаметр 13,5 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
