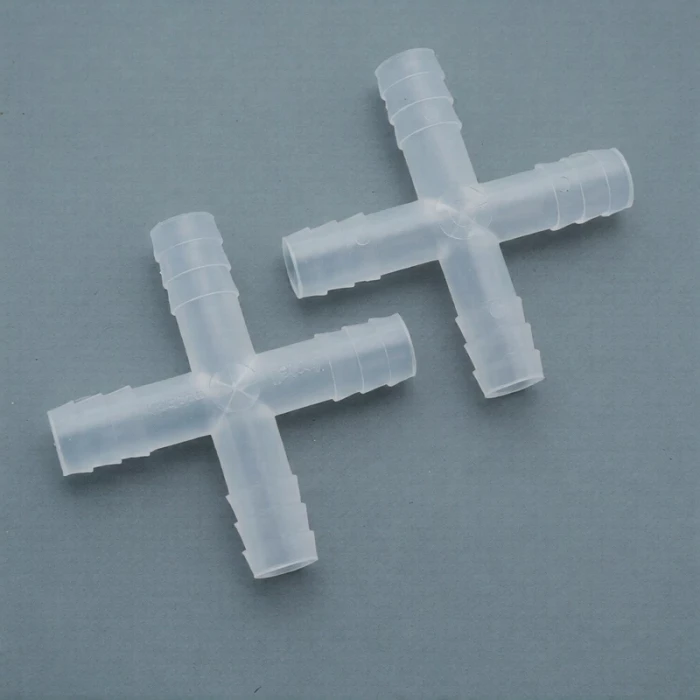

Переходник Х-образный, наружный диаметр 12, п/п, Kartell, уп.10 шт

Четыре направления, один узел

Двенадцатимиллиметровая крестовина — арматура для магистральных лабораторных систем. Внутренний канал 8 мм, проходное сечение каждого из четырёх штуцеров — около 50 мм². Через такой переходник можно разводить охлаждение от мощного чиллера, собирать вакуумный коллектор на четыре поста, объединять сливные линии с нескольких приборов. Масштаб, на котором два тройника вместо одной крестовины — это уже не компромисс, а ошибка проектирования: лишние соединения, лишний мёртвый объём, лишние точки потенциальных протечек.

Зачем крестовина на крупном калибре

На мелких диаметрах крестообразный переходник часто используют в аналитике — для смешения потоков, разделения проб. На двенадцати миллиметрах задачи другие, чисто инженерные:

• Один чиллер — три потребителя. Подача: крестовина на выходе чиллера, три шланга к приборам. Обратка: три шланга сходятся в крестовину, один уходит в чиллер. Симметрия контура, минимум элементов.
• Вакуумный коллектор. Насос подключён к одному штуцеру, три оставшихся — к рабочим местам. Сечение 8 мм на каждом отводе — насос не дросселируется даже при одновременной откачке трёх колб.
• Дренажный узел. Конденсат из трёх ловушек стекает в крестовину и уходит одним шлангом в слив. Без крестовины — три отдельных шланга в раковину, путаница и брызги.
• Распределение газа. Азот от баллона через редуктор — в крестовину — на три рабочих места. Равномерно, без каскада из тройников.

Штуцеры и монтаж

Гребень — 11,5 мм, бороздка — 10,4 мм. Перепад 1,1 мм — выраженный зубчатый профиль, надёжное зацепление с трубкой. Силиконовый шланг внутренним диаметром 10–11 мм садится с натягом, ПВХ — только после прогрева в горячей воде.

Собирать крестовину на четыре шланга — операция, требующая терпения. Четыре штуцера, четыре трубки, и каждую нужно надеть до упора, чтобы все гребни оказались внутри. Порядок имеет значение: начинать лучше с двух противоположных штуцеров — они уравновешивают друг друга. Потом два оставшихся. Если начать с соседних — переходник перекашивается в руке, вторая пара надевается криво.

Хомуты — на каждый штуцер. На двенадцатимиллиметровой крестовине это не обсуждается. Четыре нагруженных шланга тянут корпус в четыре стороны, внутреннее давление выталкивает трубки наружу. Без хомутов система рано или поздно расстыкуется — вопрос времени, а не вероятности.

Материал — что выдерживает, что нет

Полипропилен. Автоклавирование при 121 °C — штатно, без ограничений по числу циклов в разумных пределах. Для биотехнологических линий, где вся обвязка стерилизуется в сборе — нужное свойство.

Рабочая температура в постоянном режиме — до 80 °C. Крестовина нагружена сильнее, чем тройник или угол: четыре шланга тянут в четыре стороны, и при размягчении полипропилена выше 90 °C корпус начинает деформироваться. Штуцеры расходятся, углы между ними «плывут». Для горячих контуров — металлическая крестовина надёжнее.

Химическая стойкость стандартная: вода, гликоли, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для охлаждающих контуров и газовых линий — полная совместимость. Хлорорганика, ароматика, сильные окислители — за пределами возможностей полипропилена.

Характеристики

• Номинальный наружный диаметр: 12 мм
• Наружный диаметр гребня: 11,5 мм
• Наружный диаметр бороздки: 10,4 мм
• Внутреннее отверстие: 8,0 мм
• Конфигурация: крестообразная
• Материал: полипропилен
• Автоклавирование: допускается
• Производитель: Kartell
• Упаковка: 10 шт.

Комплектация

1. Переходник крестообразный, наружный диаметр 12 мм — 10 шт.

2. Основные технические характеристики

Дополнительная информация

1. Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
2. Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.

3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.

4. Требования безопасности

При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.

5. Сведения об утилизации

Изделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.

6. Гарантии изготовителя

Гарантийный срок хранения — 5 лет.
