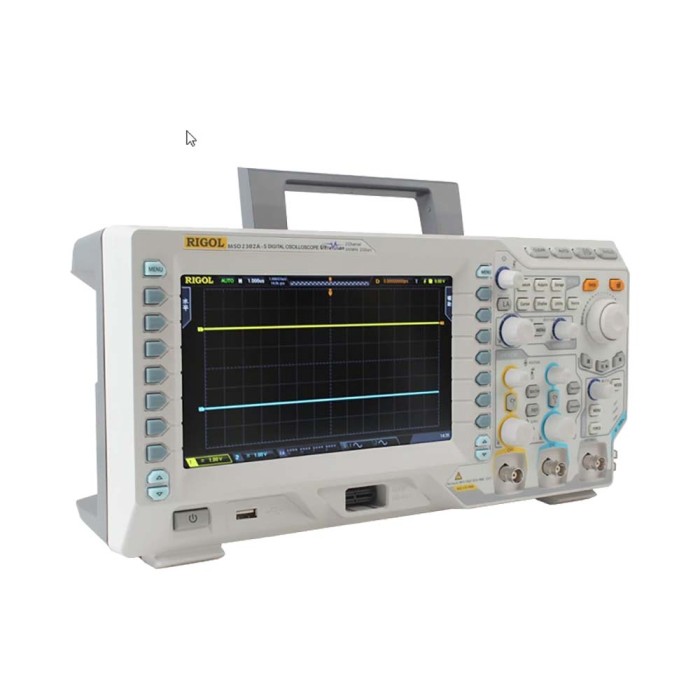

Осциллограф RIGOL MSO2302A
Осциллограф Rigol MSO2302A с полосой пропускания 300 МГц снабжен полным набором функций регистрации и анализа.. Модель является отличным решением для разработки, отладки и диагностики оборудования низкоскоростной последовательной передачи сигналов.
Большой 8-дюймовый экран с высоким разрешением позволяет легко просматривать данные, а наличие портов Ethernet для работы в сети и USB для взаимодействия с ПК делают цифровой осциллограф ценным, но доступным дополнением к набору инструментов для встраиваемых систем. При автономном использовании прибор способен сохранять осциллограммы на подключенных запоминающих устройствах USB или выводить данные непосредственно на принтер.
Преимущества Rigol MSO2302A
- 16 цифровых и 2 аналоговых входа с отдельной линией для синхронизации можно задействовать для исследования смешанных сигналов, одновременно отслеживая входные/выходные параметры объекта контроля и работу управляющей дискретной логики.
- Глубокая память, с опциональной возможностью расширения до 56 M точек, позволяет регистрировать, воспроизводить и анализировать сигналы значительной длины, выявляя редкие непериодические аномалии.
- Малая шумность при широком диапазоне по вертикали дает возможность выполнять анализ сложных сигналов с низкоуровневыми артефактами.
Функциональные возможности
Дизайн запоминающего осциллографа Rigol MSO2302A обеспечивает высокую гибкость управления. Помимо типового интерфейса с кнопками выбора функций и навигации и регулировочными поворотными энкодерами, прибор снабжен 14 экранными клавишами, функциональность которых зависит от текущего режима работы. Поддерживается 22 типа автоматических измерений и широкий перечень вариантов синхронизации, который дополняется путем активации соответствующих программных опций.
В зависимости от типа сигнала и особенностей объекта контроля можно устанавливать входной импеданс аналоговых каналов на уровне 1 МОм или 50 Ом для минимизации влияния помех и отражения сигналов. Поддержка функции высокого разрешения для снижения уровня шумов путем повышения вертикальной разрядности изображения с 8 до 12 бит методом усреднения единичной дискретизации позволяет выполнять подробное исследование мелких элементов осциллограмм.
